技术数据
连接数据
Axioline F插头
| 硬导线横截面 |
0.2 mm² ... 1.5 mm² |
| 柔性导线横截面 |
0.2 mm² ... 1.5 mm² |
电气特性
产品属性
数据管理状态
绝缘特性
| 保护等级 |
III (IEC 61140，EN 61140，VDE 0140-1) |

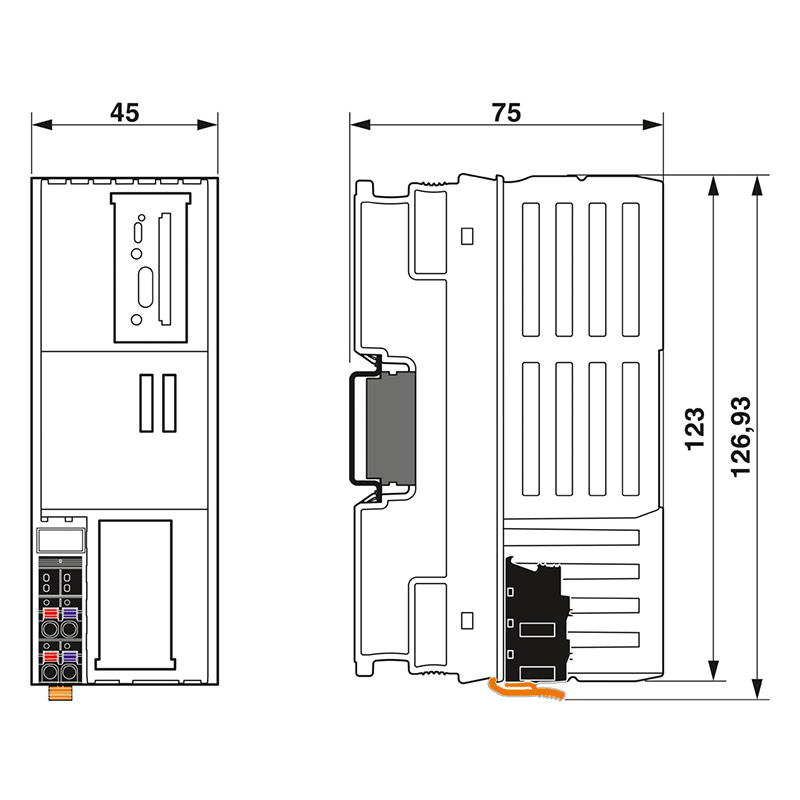

尺寸
| 关于尺寸数据的注意事项 |
使用TH 35-7.5导轨（符合 EN60715）时该深度有效。 |
安装
材料规格
环境和真实条件
环境条件
| 环境温度（运行） |
-40 °C ... 70 °C (已扩展，见用户手册中的章节“测试成功：在极端
环境条件下使用”)
55 °C ... 60 °C (仅与Axioline F电源模块AXL F PWR 1H搭配使用
（订货号2688297）)
55 °C (UBus上最多1 A)-25 °C ... 60 °C 最高可达海拔2000 m (注意降低值)
-25 °C ... 55 °C 最高可达海拔3000 m (注意降低值) |
电磁兼容数据
| 符合EMC 指标 |
抗干扰测试符合EN IEC 61000-6-2标准 静电放电
抗干扰测试符合EN IEC 61000-6-2标准 传导干扰IEC 61000-4-6
标准A，测试电压10 V
噪音排放测试符合EN IEC 61000-6-4标准 级 A
抗干扰测试符合EN IEC 61000-6-2标准 瞬态过电压（电涌
) IEC 61000-4-5 标准B； 直流电源线：±0.5 kV/±1.0 kV（ 对称/不
对称）；现场总线电缆屏蔽：±1.0 kV
抗干扰测试符合EN IEC 61000-6-2标准 快速瞬态（ |
电磁兼容性
说明
应用说明
IECEx
| 参考标准 |
IEC 60079-0 Ed. 7, IEC 60079-7 Ed. 5.1 |
UL，美国 / 加拿大
UL Ex，美国 / 加拿大
| 标识 |
Class I, Zone 2, AEx nA IIC T4
Ex nA IIC Gc T4
Class I, Div. 2, Groups A, B, C, D |
证书
| 环境温度（存放/运输） |
-40 °C ... 85 °C |
| 允许湿度（运行） |
5 % ... 95 % (符合DIN EN 61131-2标准) |
腐蚀性气体测试
| 标识 |
ISA S71.04.2013 G3 Harsh Group A,
DIN EN 60068-2-60:2016-06 Method 4 |
| 冲击力（运行） |
30g (符合 EN 60068-2-27/IEC 60068-2-27) |
| 振动（操作） |
5g (符合 EN 60068-2-6/IEC 60068-2-6) |
接口
| 支持的协议 |
HTTP
PROFIBUS
IO-Link® (通过相应的应用程序)
HART (通过相应的应用程序)
DALI-2 (通过相应的应用程序)
DALI (通过相应的库)
CANopen® (通过相应的库)
Ethernet/IP~ (Adapter)
INTERBUS
Modbus/RTU (通过相应的库)
Modbus/TCP (通过相应的库)
PROFINET
HTTPS
IEC 60870-5-1 (通过相应的库)
IPsec
IEC 60870-5-104 (通过相应的库)
DNP3 (通过相应的 |
系统属性
| 处理器 |
Arm®Cortex®-A9， 2x 800 MHz |
| Trusted Platform Module |
TPM 1.2 |
| 闪存 |
512 Mbyte (内部闪存)
菲尼克斯电气的SD卡（外部闪存请见附件） |
CCC / China-Ex
| 参考标准 |
GB/T 3836.1-2021, GB/T 3836.3-2021 |
| 允许湿度（存放/运输） |
5 % ... 95 % (符合DIN EN 61131-2标准) |
显示器
实时时钟
| 实时时钟描述 |
典型值 10 ppm，最大20 ppm（25°C时） |
功能
| 支持的编程语言 |
符号流程图（ SFC）
Simulink®
Python®
Java
C#
C++
结构文本（ ST）
功能块图（ FBD）
梯形图（ LD） |
| 有关安全功能的注意事项 |
通过可并排安装在左侧的AXC F XT SPLC 1000或
AXC F XT SPLC 3000扩展模块提供功能安全。 |
| 保留数据存储器 |
48 千字节kByte (NVRAM) |
IEC 61131运行时系统
PROFINET
| 设备功能 |
PROFINET 控制器，PROFINET设备 |
| 更新速率 |
最小 1 ms (4台设备)
最小 16 ms (64个设备) |
系统要求
| 工程设计工具 |
Visual Studio®
Eclipse®
PLCnext Engineer
MATLAB®/ Simulink® |
Ethernet
| 空气压力（运行） |
70 kPa ... 106 kPa (最高可达海拔3000 m) |
| 空气压力（存放/运输） |
58 kPa ... 106 kPa (最高可达海拔4500 m) |
物联网功能: PROFICLOUD
Axioline
| 过程数据量 |
最大 1482 Byte (每站（总输入和输出数据）)
最大 1024 Byte (Axioline F本地总线（输出）)
最大 1024 Byte (Axioline F本地总线（输入）) |
| 可连接本地总线设备的数量 |
最大 63 (注意电流损耗) |
| 支持的功能 |
MRP FSU PROFINET控制器
MRP PROFINET设备 |
电位: 通信电源UL馈入（Axioline F本地总线U Bus的供电由UL提供）
| 电源电压范围 |
19.2 V DC ... 30 V DC (包括所有公差，包括纹波 (± 5 %)) |
| 电流消耗 |
最大 442 mA (IO和UL = 24 V时，UBus为1 A) |
| 功耗 |
最大 10.6 W (IO和UL = 24 V时，UBus为1 A) |
电位: Axioline F本地总线(U Bus) 的供电
Axioline F 本地总线
Industrial Cyber Security
| 标识 |
Industrial IT Security, IACS Component |
| 注意 |
Configuration: Security Profile active |
| 参考标准 |
IEC 62443-4-1:2018
PPP 15003B:2021 (IEC 62443-4-1: Full ML3 Process Profile)
IEC 62443-4-2:2019 |
syslog
认证
ATEX
| 标识 |
II 3 G Ex ec IIC T4 Gc |
| 参考标准 |
EN IEC 60079-0, EN IEC 60079-7 |
| 参考标准 |
UL 60079-0, Ed. 6 / CSA C22.2 NO. 60079-0, Ed. 3
UL 60079-15, Ed. 4 / CSA C22.2 NO. 60079-15 |
