PSI-REP-DNET CAN - 中继器
2313423
模块化中继器,用于电气隔离和扩展DeviceNet™、SDS、CANopen®的传输距离,数据速率可达 1 Mbps,可实现接口之间的高质量电气隔离,支持DIN导轨安装,24 V DC供电通过使用中继器,可显著提高总线系统性能和可靠性。除了电气隔离之外,使用中继器对总线分段可大幅提高网络允许范围内的功能并扩展设备数量
产品优势:

• 通过DIP开关检测自动数据速率或设置固定数据速率 • 数据速率高达1 Mbps • 所有接口间的高质量4端隔离 • 可使用DIN导轨连接器以模块化方式与PSI-MOS FO转换器相连接 • 所有连接均通过 COMBICON 插拔式连接器进行 • 经认证可用于2区 • 符合DNV GL标准的造船业认证

产品详情
技术数据
连接数据
电源
剥线长度 7.00 mm
紧固扭矩 0.56 Nm ... 0.79 Nm
电气特性
额定条件下的最大功耗 1.32 W
额定绝缘电压 85 V DC (符合EN/IEC 60079-7,附录H)
测试电压数据接口/电源 1.5 kVrms (50 Hz,1 min)
电隔离 VCC // TBUS // CAN A // CAN B
产品属性
产品类型 Interface接口转换器
MTTF 1091 年数 (SN 29500标准,温度25°C, 占空比21%) 208 年数 (SN 29500标准,温度40°C, 占空比100%) 514 年数 (SN 29500标准,温度40°C, 占空比34.25%)
数据管理状态
产品审核修订 09

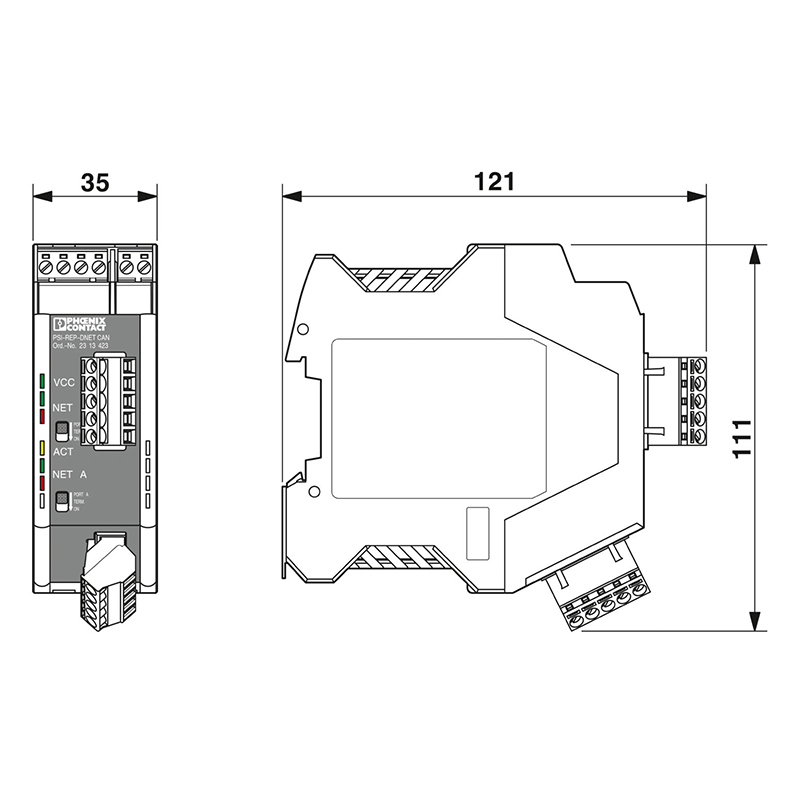

尺寸
宽度 35 mm
高度 111 mm
深度 121 mm
安装
安装类型 DIN导轨安装
组装说明 产品可以卡接到所有符合EN 60715标准的35 mm DIN导轨上。
材料规格
颜色 (外壳) 绿色 (RAL 6021)
标识材料 (壳体) PA 6.6-FR
环境和真实条件
环境条件
保护等级 IP20
环境温度(运行) -20 °C ... 60 °C
环境温度(存放/运输) -40 °C ... 85 °C
允许湿度(运行) 30 % ... 95 % (无冷凝)
海拔 ≤ 5000 m (有关限制,请见制造商关于高海拔运行的声明)
标准和规范
无影响涂层的物质 VDMA 24364:2018-05
认证
CE
证书 CE合规
电磁兼容数据
抗干扰 EN 61000-6-2
电磁兼容性 符合2014/30/EU电磁兼容指令
发射干扰 EN 55011
静电放电
标准/规程 EN 61000-4-2
触点放电 ± 6 kV
空气放电 ± 8 kV
备注 标准 B
高频电磁场
标准/规程 EN 61000-4-3
频率范围 80 MHz ... 3 GHz
备注 标准 A
电场强度 10 V/m
快速瞬态(脉冲)
标准/规程 EN 61000-4-4
输入 ± 2 kV
备注 标准 B
信号 ± 2 kV
传导干扰
标准/规程 EN 61000-4-6
备注 标准 A
电压 10 V
辐射干扰
标准/规程 EN 55011
备注 A类,工业应用场合
标准
标准A 规定限度内的正常操作行为。
标准B 可通过设备自我恢复的操作性能临时性降级。
说明
应用说明
应用说明 只用于工业应用
使用限制
CCCex说明 在中国不允许用在潜在爆炸区域内。
电源
电源电压范围 10 V DC ... 30 V DC (通过插拔式COMBICON螺钉接线端子)
最大电流耗量 80 mA ≤ 2 A (在连接站点中运行时,通过DIN导轨连接器)
典型电流耗量 55 mA (24 V DC)
额定供电电压 24 V DC
UL,美国 / 加拿大
标识 508 Listed
输出数据 切换
触点类型 常闭触点
最大切换电压 30 V DC
输出名称 继电器输出
输出数目 1
最小切换电压 10 V DC
限制连续电流 500 mA
腐蚀性气体测试
标识 ISA-S71.04-1985 G3 Harsh Group A
DNV GL数据
Temperature B
Humidity A
振动 A
EMC B
Enclosure Required protection according to the Rules shall be provided upon installation on board
连接方式 插拔式COMBICON螺钉接线端子
ATEX
标识 。 II 3 G Ex ec IIC T4 Gc
证书 PxCIF07ATEX2313533X
注意 请遵守文档中的特殊安装说明!
造船
标识 DNV GL
剥线长度 7 mm
电涌电流负载(电涌)
标准/规程 EN 61000-4-5
输入 ± 0.5 kV
备注 标准 B
信号 ± 1 kV
接口
信号 CAN DeviceNet™ CANopen®
位失真,输入 ± 35 %
位失真输出 < 6.25 %
位延迟 一个报文长度(扩展)
传输介质 2芯双绞线,屏蔽
UKEX
标识 。 II 3 G Ex ec IIC T4 Gc
证书 PxCIMA22UKEX2313423X
通道数目
MTBF 823 年数 (Telcordia标准,温度25°C,21%运作周期( 一周5天 , 一天8小时)) 170 年数 (Telcordia标准,温度40°C,34.25%运作周期( 一周5天 , 一天12小时))
功能
诊断和状态指示灯 LED:VCC( 电源电压)、NET A(Mod/Net状态端口A)、NET B(Mod/Net状态端口B)、ACT( 活动/数据流量)
单股导线/接线点,刚性 0.2 mm² ... 2.5 mm²
单股导线/接线点,柔性 0.2 mm² ... 2.5 mm²
AWG绞线最大横截面,柔性 14
AWG导线最小横截面,柔性 24
单股导线/接线点,最大刚性AWG 14
单股导线/端点,最小刚性AWG 24
文件格式/编码 位填充,NRZ
数据: CAN接口,符合ISO/IS 11898,适用于DeviceNet™、CAN、CANopen®

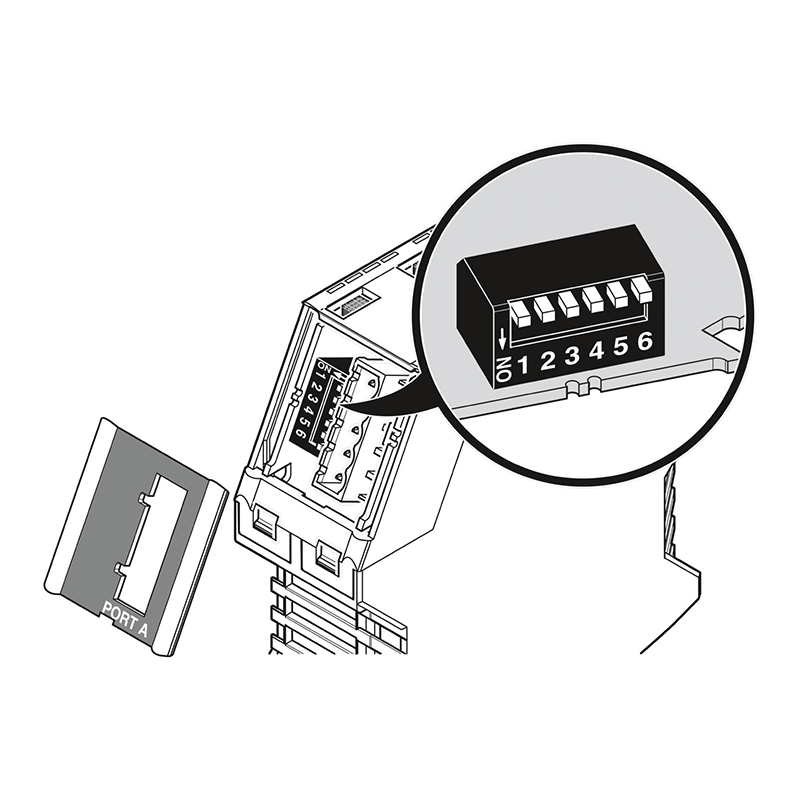

传输速度 ≤ 1 MBit/s (可用DIP开关进行组态)
传输长度 ≤ 5000 m (取决于传输速率和所用的传输协议)
INTERBUS设备数量 ≤ 64 (每个电势区段) ≤ 128 (CANopen®, 可逻辑寻址) ≤ 63 (DeviceNet™, 可逻辑寻址)
终端电阻 124 Ω (集成且准备切换)
传输技术 CSMA/CA
