• 安装在标准EN DIN导轨上 • 有源TTY 模式下传输距离最大 1000 m • 高等级的3端隔离，最大为2 kV（VCC // RS-232 // TTY） • 如存在多种电缆长度，可通过可插拔螺钉接线端子在现场侧方便地建立起TTY连接 • 内置电涌保护装置，通过DIN导轨泄放电流 • 将RS-232 TxD/RxD全双工信号转换为TTY标准回路电流 • 通过对针脚进行组态，TTY 的操作模式可选择半有源、有源或无源 • 适用于控制柜的24 V DC或AC电源 • 通过单独数据显示器显示有源数据传输，用于发送和接收通道 • 通过9位D-SUB和标准RS-232电缆进行RS-232连接 • 传输速率达19.2 kbps • 符合DNV GL标准的造船业认证
| 紧固扭矩 | 0.56 Nm ... 0.79 Nm |
| 额定条件下的最大功耗 | 1.8 W |
| 测试电压数据接口／电源 | 2 kVrms (50 Hz，1 min) 2 kV AC |
| 电隔离 | VCC // V.24 (RS-232) // TTY |
| 产品类型 | Interface接口转换器 |
| 应用 | RS-232 TTY |
| 产品审核修订 | 13 |

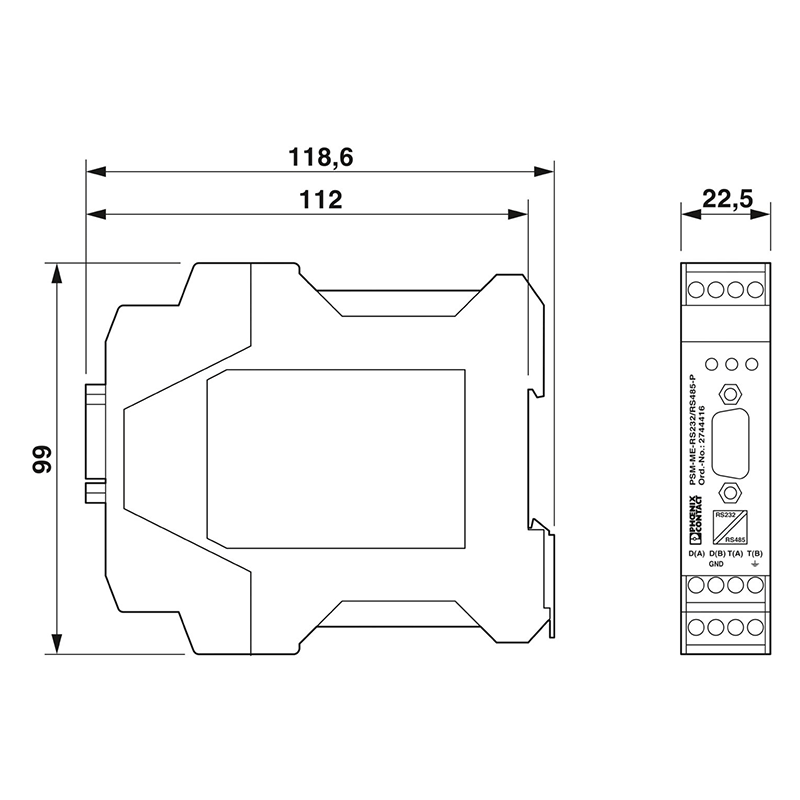

| 宽度 | 22.5 mm |
| 高度 | 99 mm |
| 深度 | 118.6 mm |
| 安装类型 | DIN导轨安装 |
| 颜色 (外壳) | 绿色 (RAL 6021) |
| 标识材料 (壳体) | PA |
| 证书 | CE合规 |
| 抗干扰 | EN 61000-6-2:2005 |
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
| 发射干扰 | EN 61000-6-4 |
| 标准/规程 | EN 61000-4-2 |
| 触点放电 | ± 6 kV (强度测试 3) |
| 空气放电 | ± 8 kV (强度测试 3) |
| 备注 | 标准 B |
| 标准/规程 | EN 61000-4-3 |
| 频率范围 | 强度测试 3 |
| 备注 | 标准 A |
| 电场强度 | 10 V/m |
| 标准/规程 | EN 61000-4-4 |
| 输入 | ± 4 kV (5 kHz) |
| 备注 | 标准 B |
| 信号 | ± 2 kV (5 kHz) |
| 标准/规程 | EN 61000-4-6 |
| 备注 | 标准 A |
| 电压 | 10 V |
| 标准/规程 | EN 55011 |
| 备注 | A类，工业应用场合 |
| 标准A | 规定限度内的正常操作行为。 |
| 标准B | 可通过设备自我恢复的操作性能临时性降级。 |
| 应用说明 | 只用于工业应用 |
| 环境温度（运行） | 0 °C ... 55 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（运行） | 10 % ... 95 % (无冷凝) |
| 保护等级 | IP20 |
| 海拔 | ≤ 5000 m (有关限制，请见制造商关于高海拔运行的声明) |
| CCCex说明 | 在中国不允许用在潜在爆炸区域内。 |
| EMC说明 | EMC：A类产品，参见下载区内的制造商声明 |
| 保护电路 | 电涌保护; 抑制二极管 |
| 电源电压范围 | 19.2 V AC/DC ... 28.8 V AC/DC |
| 典型电流耗量 | 75 mA (24 V DC) |
| 额定供电电压 | 24 V AC/DC ±20 % (通过插拔式COMBICON螺钉接线端子) |
| 标识 | 508 Recognized Class I, Zone 2, Ex nA IIC T4 Gc X Class I, Zone 2, AEx nA IIC T4 Class I, Div. 2, Groups A, B, C, D |
| 标识 | ISA-S71.04-1985 G3 Harsh Group A |
| Temperature | B |
| Humidity | A |
| 振动 | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| 标识 | DNV GL |
| 标准/规程 | EN 61000-4-5 |
| 输入 | ± 0.5 kV (2 Ω) |
| 备注 | 标准 B |
| 信号 | ± 2 kV (42 Ω) |
| 信号 | Modbus |
| 数据: | RS-232接口，符合ITU-T V.28、EIA/TIA-232、DIN 66259-1标准 |
| 串行传输率 | ≤ 19.2 kbps |
| 连接方式 | D-SUB-9公头连接器 |
| 传输长度 | 15 m (屏蔽双绞线) |
| 支持的协议 | 透明协议 |
| 位延迟 | < 3 µs |
| 传输通道 | 2（1/1）RxD、TxD、全双工 |
| 位失真 | < 5 % |
| 引脚分布 | 通过交换机实现DTE/DCE切换 |
| 单股导线/接线点，柔性 | 0.2 mm² ... 2.5 mm² |
| AWG绞线最大横截面，柔性 | 13 |
| AWG导线最小横截面，柔性 | 24 |
| 输出电流 | 2x 20 mA ±10 % (回路电流) |
| MTBF | 1989 年数 (Telcordia标准，温度25°C，21%运作周期（ 一周5天 , 一天8小时）) 410 年数 (Telcordia标准，温度40°C，34.25%运作周期（ 一周5天 , 一天12小时）) |
| 测试电压数据接口 | 2 kV AC |
| 串行传输率 | ≤ 19.2 kbps |
| 连接方式 | 可插拔螺钉连接 |
| 传输长度 | 1000 m (屏蔽双绞线) |
| 单股导线/接线点，柔性 | 0.2 mm² ... 2.5 mm² |
| AWG绞线最大横截面，柔性 | 13 |
| AWG导线最小横截面，柔性 | 24 |
| 负载/输出负载电流输出 | ≤ 500 Ω |
| 阻抗 | ≤ 117 Ω (输出) 126 Ω (输入) |
