技术数据
输出数据
切换
| 最大切换电压 |
60 V DC (电阻式负载、通用负载)
42 V AC (峰值，电阻式负载)
30 V AC (电阻式负载) |
连接数据
电源
电气特性
| 测试电压数据接口／电源 |
1.5 kVrms (50 Hz，1 min) |
| 电隔离 |
VCC // TBUS // PROFIBUS (A) // PROFIBUS (B) |
产品属性
| MTTF |
1638 年数 (SN 29500标准，温度25°C， 占空比21%)
812 年数 (SN 29500标准，温度40°C， 占空比34.25%)
340 年数 (SN 29500标准，温度40°C， 占空比100%) |
数据管理状态

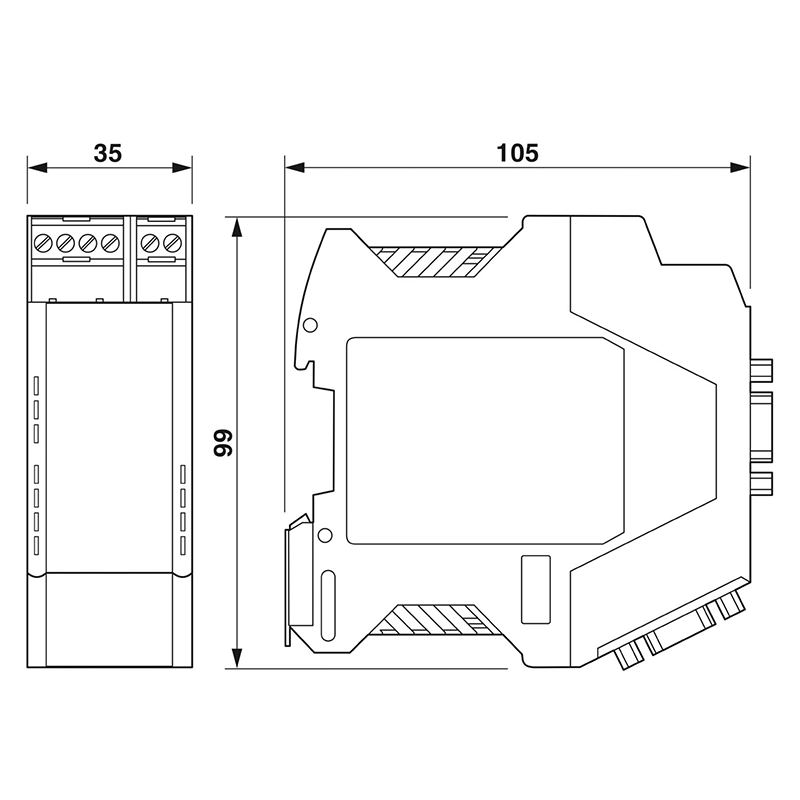

尺寸
安装
材料规格
环境和真实条件
环境条件
| 环境温度（运行） |
-20 °C ... 60 °C |
| 环境温度（存放/运输） |
-40 °C ... 85 °C |
| 海拔 |
≤ 5000 m (有关限制，请见制造商关于高海拔运行的声明) |
标准和规范
| 无影响涂层的物质 |
VDMA 24364:2018-05 |
认证
CE
电磁兼容数据
静电放电
高频电磁场
快速瞬态（脉冲）
传导干扰
辐射干扰
标准
说明
应用说明
使用限制
| EMC说明 |
EMC：A类产品，参见下载区内的制造商声明 |
电源
| 电源电压范围 |
18 V DC ... 30 V DC (通过插拔式COMBICON螺钉接线端子) |
| 最大电流耗量 |
≤ 2 A (在连接站点中运行时，通过DIN导轨连接器) |
| 典型电流耗量 |
< 90 mA (24 V DC =) |
IECEx
UL，美国 / 加拿大
| 标识 |
Class I, Zone 2, AEx ec IIC T5 Gc
Class I, Div. 2, Groups A, B, C, D
Ex ec IIC T5 Gc X |
腐蚀性气体测试
| 标识 |
ISA-S71.04-1985 G3 Harsh Group A |
ATEX
| 标识 |
。 II 3 G Ex ec IIC T5 Gc |
电涌电流负载（电涌）
接口
| MTBF |
1136 年数 (Telcordia标准，温度25°C，21%运作周期（ 一周5天
, 一天8小时）)
238 年数 (Telcordia标准，温度40°C，34.25%运作周期（ 一周5天
, 一天12小时）) |
数据: PROFIBUS符合IEC 61158标准，RS-485，2线制
| 传输速度 |
9,6/19,2/45,45/93,75/187,5/500/1500/3000/6000/12000 kBit/s (可
手动或自动设置) |
| 传输长度 |
≤ 1200 m (取决于传输速率和电缆类型) |
| 单股导线/接线点，刚性 |
0.2 mm² ... 2.5 mm² |
| 单股导线/接线点，柔性 |
0.2 mm² ... 2.5 mm² |
≤ 2000 m (危险位置)
| 允许湿度（运行） |
30 % ... 95 % (无冷凝) |
韩国的KC认证
