紧固扭矩 | ... 1.2 Nm |
额定条件下的最大功耗 | 0.025 W |
额定电流IN | 100 mA |
额定电压 UN | 5 V |
测试电压 | 50 V |
产品类型 | 数据插头 |
MTTF | 6706 年数 (SN 29500标准,温度25°C, 占空比21%) 155 年数 (SN 29500标准,温度40°C, 占空比100%) 1817 年数 (SN 29500标准,温度40°C, 占空比34.25%) |
产品审核修订 | 05 |

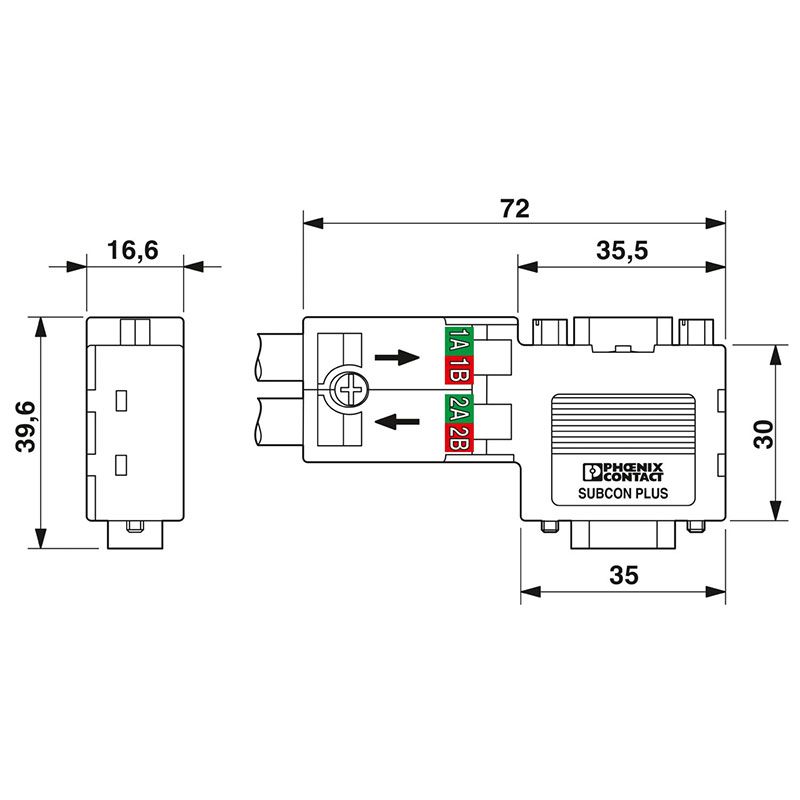

宽度 | 16.8 mm |
高度 | 34.8 mm |
长度 | 72 mm |
标识材料 (壳体) | ABS (金属镀层) |
保护等级 | IP40 |
环境温度(运行) | -20 °C ... 75 °C |
环境温度(存放/运输) | -25 °C ... 80 °C |
允许湿度(存放/运输) | 5 % ... 95 % (无冷凝) |
允许湿度(运行) | 10 % ... 95 % (无冷凝) |
海拔 | ≤ 5000 m (有关限制,请见制造商关于高海拔运行的声明) |
无影响涂层的物质 | 符合P-VW 3.10.7 57 65 0 VW-AUDI-Seat 中央标准 |
标识 | ISA-S71.04-1985 G3 Harsh Group A |
插/拔周期 | > 200 |
总线系统 | PROFIBUS DP |
信号 | PROFIBUS |
电缆外径 | 7.6 mm ... 8.4 mm (总线线路进线) |
引脚分布 | 3, 5, 6, 8 |
连接方式 | D-SUB连接器 |
连接方式 | IDC 快速连接 |
刚性导线最小横截面 | 0.32 mm² |
刚性导线最大横截面 | 1 mm² |
柔性导线最小横截面 | 0.32 mm² |
柔性导线最大横截面 | 1 mm² |
单股导线/端点,最小刚性AWG | 22 |
单股导线/接线点,最大刚性AWG | 18 |
AWG导线最小横截面,柔性 | 22 |
AWG绞线最大横截面,柔性 | 18 |
连接方式 | D-SUB插座 |
