产品描述
接口
| 位延迟 |
< 1 Bit (DIP 7 = OFF，标准运行)
11 Bit (DIP 7 = ON，冗余运行) |
产品属性
| MTTF |
212 年数 (SN 29500标准，温度25°C， 占空比21%)
86 年数 (SN 29500标准，温度40°C， 占空比100%)
150 年数 (SN 29500标准，温度40°C， 占空比34.25%) |
电气特性
| 测试电压数据接口／电源 |
1.5 kVrms (50 Hz，1 min) |
连接数据
电源
标准和规范
电气间隙和爬电距离
| 标准/规程 |
DIN EN 60664-1
EN 60950
DIN EN 50178
VDE 0110-1 |
安装
输出数据
切换
| 最大切换电压 |
60 V DC (电阻式负载、通用负载)
42 V AC (峰值，电阻式负载)
30 V AC (电阻式负载) |
数据管理状态
信号
尺寸
材料规格
认证
CE

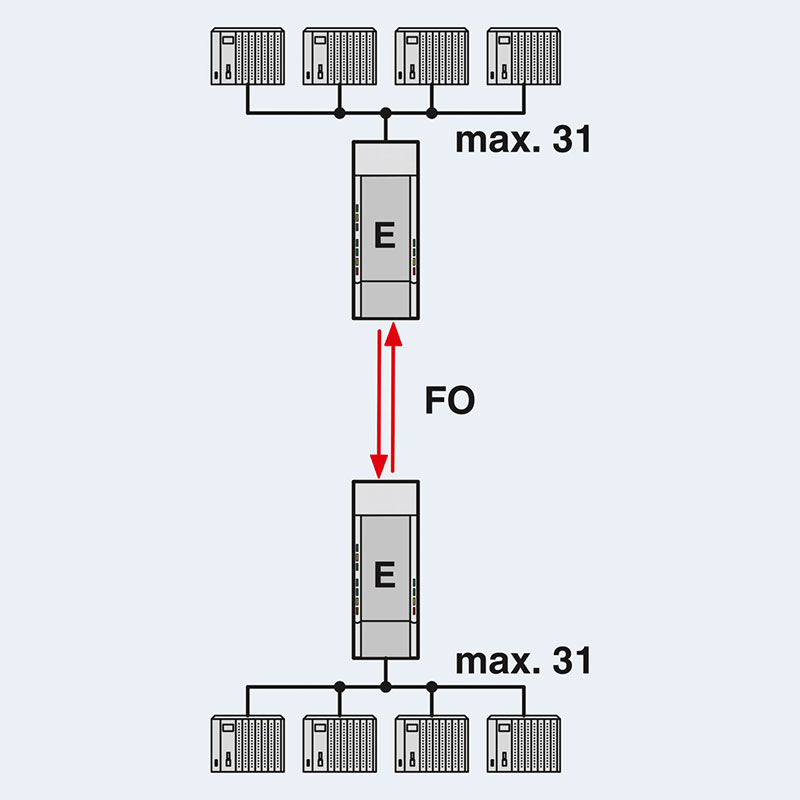

PSI-MOS-PROFIB/FO...设备可将基于铜缆的PROFIBUS接口转换到光纤。 模块内置有光信号诊断功能，无论在安装过程还是在使用过
程中都可实时监控光通道的状态。若光纤路径上的信号输出降到某个特定值，浮动开关触点的状态会跳变。 PSI-MOS-PROFIB/FO... T

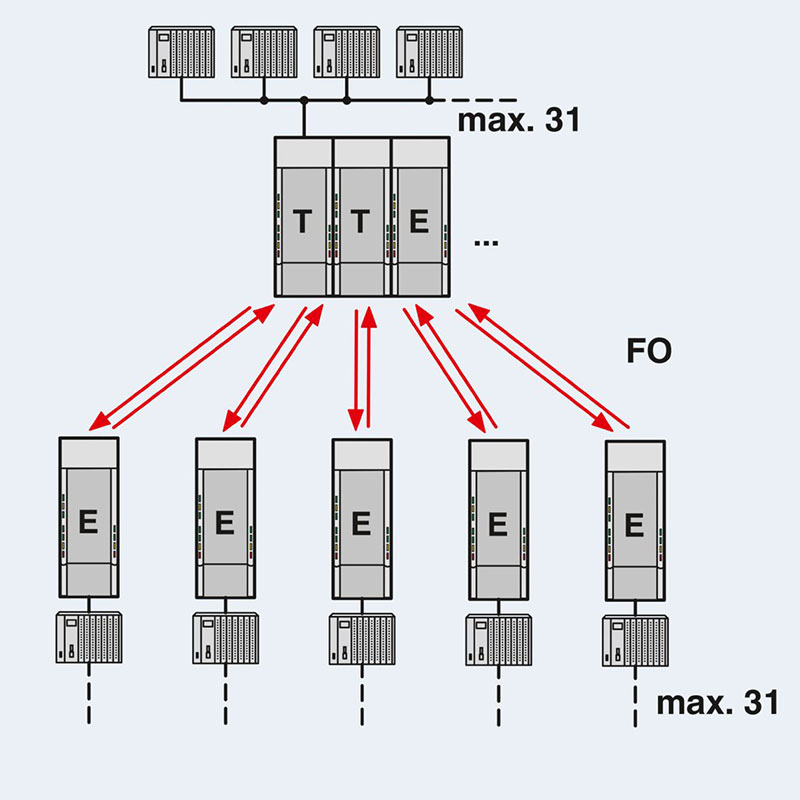

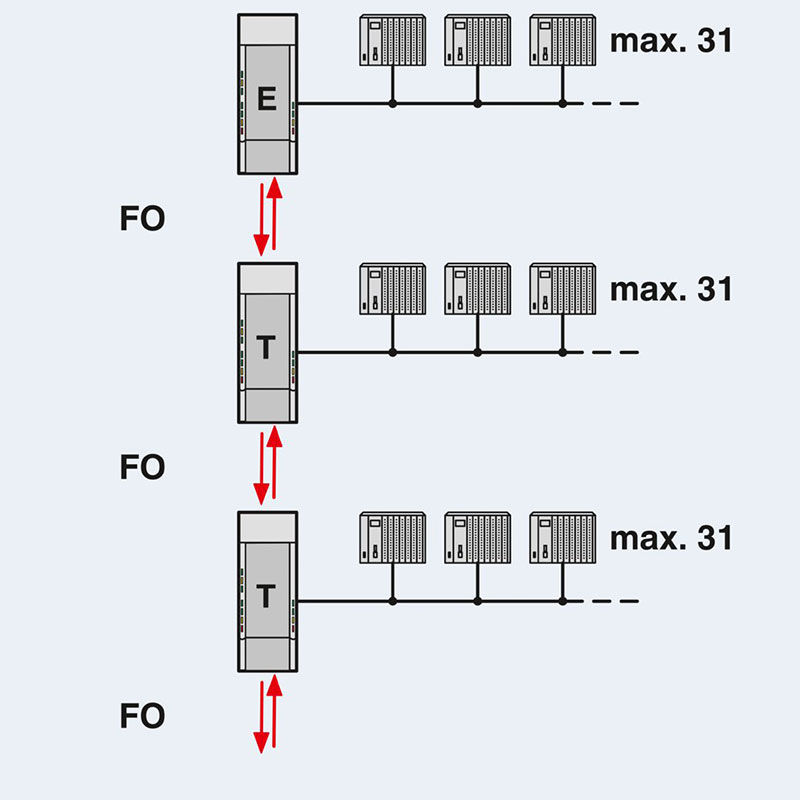

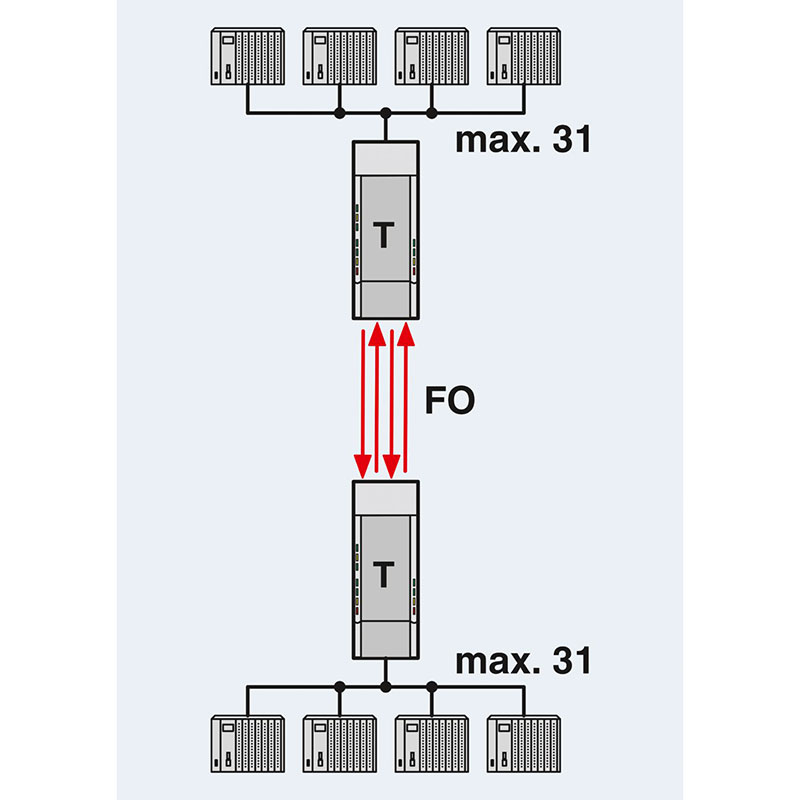

T型耦合器可将接口转换为两个FO电缆。可用于创建线性结构与环网结构以提高系统可用性。
技术数据
说明
使用限制
| EMC说明 |
EMC：A类产品，参见下载区内的制造商声明 |
| MTBF |
149 年数 (Telcordia标准，温度25°C，21%运作周期（ 一周5天
, 一天8小时）)
24 年数 (Telcordia标准，温度40°C，34.25%运作周期（ 一周5天
, 一天12小时）) |
电源
| 电源电压范围 |
18 V DC ... 30 V DC (通过插拔式COMBICON螺钉接线端子) |
| 最大电流耗量 |
130 mA
≤ 2 A (在连接站点中运行时，通过DIN导轨连接器) |
数据: 光纤
| 最小传输功率 |
-4.2 dBm (200/230 µm)
-14.6 dBm (62.5/125µm)
-17.8 dBm (50/125 µm) |
| 传输长度，包括3 dB系统裕度 |
2600 m (F-G 50/125 2.5dB/km)
800 m (F-K 200/230 10 dB/km带快速安装连接器)
3300 m (F-G 62.5/125 3.0dB/km) |
| 最小接收灵敏度 |
-30 dBm (50/125 µm) |
| 接收器最高灵敏度 |
-3 dBm (200/230 µm) |
数据: PROFIBUS符合IEC 61158标准，RS-485 2线制，半双工，自动控制
| 传输长度 |
≤ 1200 m (取决于速率，屏蔽双绞线 ) |
| 单股导线/接线点，刚性 |
0.2 mm² ... 2.5 mm² |
| 单股导线/接线点，柔性 |
0.2 mm² ... 2.5 mm² |
电缆/电线
光纤
| 光纤类型 |
50/125 µm
玻璃光纤
62.5/125 µm |
环境和真实条件
环境条件
| 环境温度（运行） |
-20 °C ... 60 °C |
| 环境温度（存放/运输） |
-40 °C ... 85 °C |
| 海拔 |
≤ 5000 m (有关限制，请见制造商关于高海拔运行的声明)
≤ 2000 m (危险位置) |
| 允许湿度（运行） |
30 % ... 95 % (无冷凝) |
ATEX
| 标识 |
。 II 3 G Ex nA nC IIC T4 Gc X |
ATEX，光纤接口
| 标识 |
。 II (2) G [Ex op is Gb] IIC
。 II (2) D [Ex op is Db] IIIC |
UL，美国 / 加拿大
| 标识 |
Class I, Zone 2, AEx nc IIC T5
Class I, Div. 2, Groups A, B, C, D
Class I, Zone 2, Ex nC nL IIC T5 X |
PROFIBUS互通性
| 注意 |
已通过独立的PNO测试实验室的测试（ PN059-485-01） |
腐蚀性气体测试
| 标识 |
ISA-S71.04-1985 G3 Harsh Group A |
造船
DNV GL数据
| Enclosure |
Required protection according to the Rules shall be provided
upon installation on board |
