| 连接方式 | D-SUB连接器 |
| 额定电流IN | 100 mA |
| 额定电压 UN | 50 V DC |
| 传输介质 | 铜缆 |
| 产品类型 | 数据插头 |
| MTTF | 6706 年数 (SN 29500标准，温度25°C， 占空比21%) 155 年数 (SN 29500标准，温度40°C， 占空比100%) 1817 年数 (SN 29500标准，温度40°C， 占空比34.25%) |

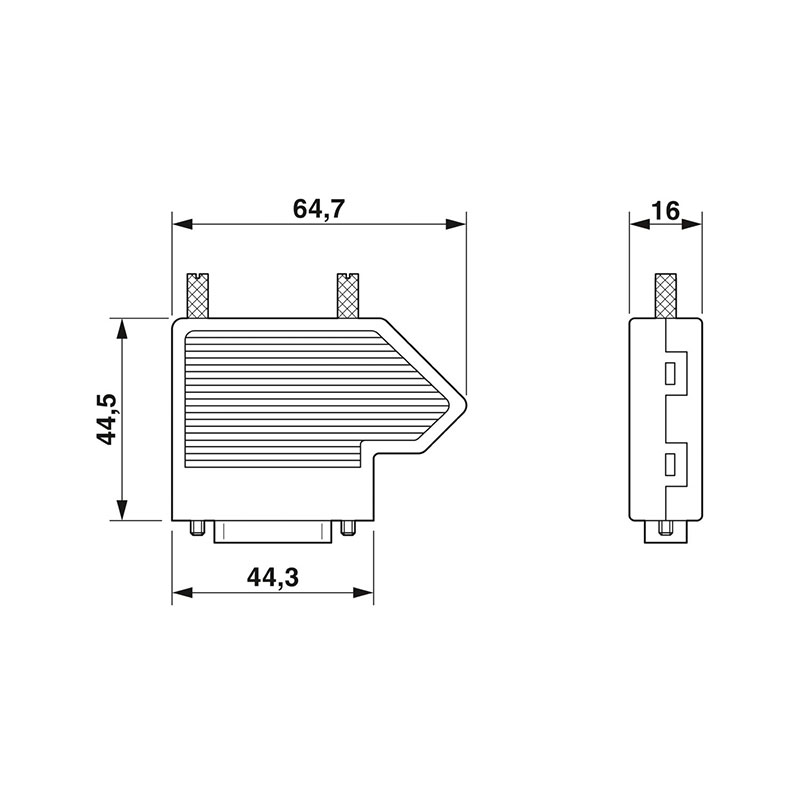

| 宽度 | 16 mm |
| 高度 | 55 mm |
| 长度 | 65 mm |
| 标识材料 (壳体) | ABS (金属镀层) |
| 保护等级 | IP20 |
| 环境温度（运行） | -20 °C ... 75 °C |
| 环境温度（存放/运输） | -25 °C ... 80 °C |
| 允许湿度（存放/运输） | 5 % ... 95 % (无冷凝) |
| 允许湿度（运行） | 10 % ... 95 % (无冷凝) |
| 海拔 | ≤ 5000 m (有关限制，请见制造商关于高海拔运行的声明) |
| 无影响涂层的物质 | 符合P-VW 3.10.7 57 65 0 VW-AUDI-Seat 中央标准 |
| 标识 | 。 II 3 G Ex ec IIC T4 Gc |
| 证书 | PxCIF15ATEX2761499X |
| 注意 | 请遵守文档中的特殊安装说明！ |
| 插／拔周期 | > 200 |
| 应用说明 | 只用于工业应用 |
| CCCex说明 | 在中国不允许用在潜在爆炸区域内。 |
| 标识 | ISA-S71.04-1985 G3 Harsh Group A |
| 信号 | Modbus |
| 电缆外径 | 4 mm ... 10 mm (总线线路进线) |
| 引脚分布 | 所有的连接和螺钉接线端子是一对一的 |
| 连接方式 | 螺钉连接 |

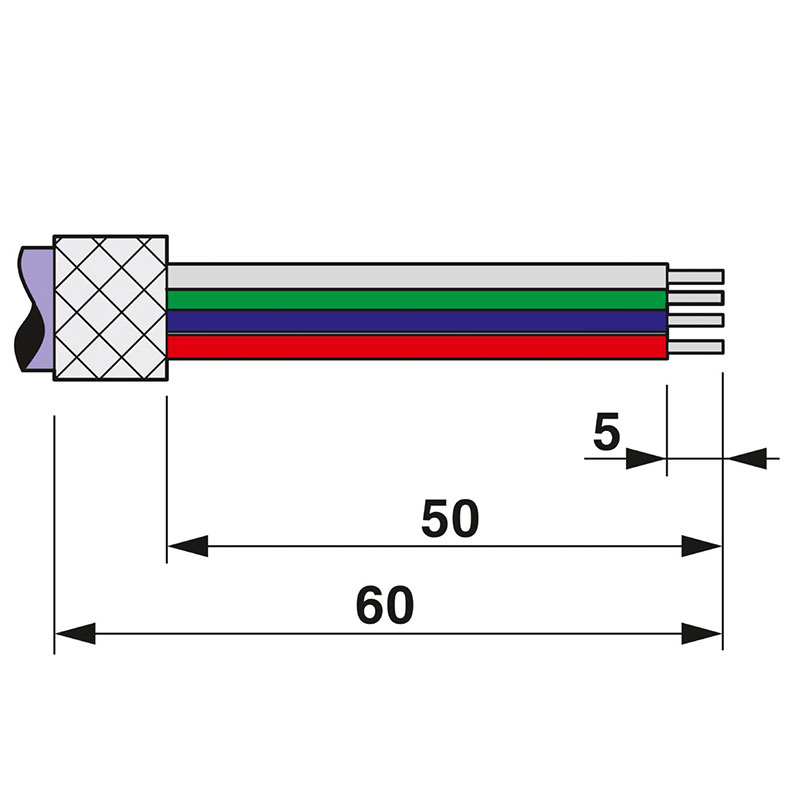

| 剥线长度 | 5 mm |
| 刚性导线最小横截面 | 0.14 mm² |
| 刚性导线最大横截面 | 1.5 mm² |
| 柔性导线最小横截面 | 0.14 mm² |
| 柔性导线最大横截面 | 1 mm² |
| 单股导线/端点，最小刚性AWG | 26 |
| 单股导线/接线点，最大刚性AWG | 16 |
| AWG导线最小横截面，柔性 | 26 |
| AWG绞线最大横截面，柔性 | 18 |
| 标识 | 。 II 3 G Ex ec IIC T4 Gc |
| 证书 | PxCIMA22UKEX2761499X |
