• 具有最佳能量配合的通用型电涌保护系列产品，从雷电流保护装置到设备防护装置应有尽有 • 一致的“热”插拔保护模块，易于维护 • 机械/视觉状态指示灯和遥信触点能够非常出色地提供信息 • 每个位置的总宽度仅为12 mm，并且无需单独的备用保险丝（最高可达315 A gG），因此控制柜中的空间更大
| 剥线长度 | 16 mm |
| 螺纹 | M5 |
| 紧固扭矩 | 4.5 Nm |
| 刚性导线横截面 | 2.5 mm² ... 25 mm² |
| 柔性导线横截面 | 2.5 mm² ... 16 mm² |
| 连接方式 | 螺钉连接 |
| 可连接导向横截面 AWG | 12 ... 4 |
| 额定频率fN | 50 Hz (60 Hz) |
| 产品类型 | 电涌保护器 |
| 产品系列 | SEC Family |
| IEC 类别 | II |
| 产品审核修订 | 06 |
| 污染等级 | 2 |
| 过电压类别 | III |
| 宽度 | 49.2 mm |
| 高度 | 97.9 mm |
| 深度 | 74.5 mm (7.5 mm（含DIN导轨）) |
| 水平针距 | 2.7 分区 |
| 安装类型 | DIN导轨： 35 mm |
| 阻燃等级，符合UL 94 | V-0 |
| 绝缘材料 | PA6.6-FR 20% GF PBT-FR |
| 颜色 (基本元件) | 灰色 (RAL 7042) |
| 颜色 (针式连接器) | 浅灰 (RAL 7035) |
| 材料的CTI值 | 600 |
| 保护等级 | IP20 |
| 环境温度（运行） | -40 °C ... 80 °C |
| 环境温度（存放/运输） | -40 °C ... 80 °C |
| 振动（操作） | 5g (10 ... 500 Hz / 2.5 h / X，Y，Z) |
| 允许湿度（运行） | 5 % ... 95 % |
| 海拔 | ≤ 2000 m (amsl) |
| 冲击力（运行） | 30g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z) |
| 标准/规格 | IEC 61643-11 |
| 注意事项 | 2011 |
| 最大持续工作电压MCOV（L-N） | 350 V AC |
| 最大持续工作电压MCOV（N-G） | 264 V AC |
| 保护通道 | L-L N-G L-G L-N |
| 最大持续工作电压MCOV（L-L） | 700 V AC |
| 最大持续工作电压MCOV（L-G） | 350 V AC |
| 额定放电电流 In (L-L) | 20 kA |
| 额定放电电流 In (L-N) | 20 kA |
| 额定放电电流 In (L-G) | 20 kA |
| 额定放电电流 In (N-G) | 20 kA |
| 额定放电电流 In (L-L) | 20 kA |
| 额定放电电流 In (L-N) | 20 kA |
| 额定放电电流 In (L-G) | 20 kA |
| 额定放电电流 In (N-G) | 20 kA |
| 额定电压 | 240/415 V AC |
| 位数 | 4 |
| 保护通道 | L-N N-PE L-PE |
| 连接名称 | 远程遥信报警触点 |
| 切换功能 | 转换触点 |
| 标称工作电压 | 5 V AC ... 250 V AC 125 V DC (200 mA DC) |
| 额定频率 | 50/60 Hz |
| 类型 | DIN导轨模块，分体式，可分离 |
| 外壳材料 | PA 6.6-FR 20 % GF PBT-FR |
| 残流IPE | ≤ 1 µA |
| 电涌保护故障报警 | 可视状态指示窗口和远程遥信报警触点 |
| 额定频率fN | 50 Hz (60 Hz) |
| 额定短路电流ISCCR | 25 kA (适用于315 A gG备用保险丝) 50 kA (适用于200 A gG备用保险丝) |
| 最大备用保险丝，带有支线接线 | 315 A (gG) |
| 标准/规格 | EN 61643-11 |
| 注意事项 | 2012 |
| 操作电流 | 5 mA AC ... 1 A AC 1 A DC (30 V DC) |
| 连接方式 | 采用COMBICON直插式/螺钉连接 |
| 螺纹 | M2 |
| 紧固扭矩 | 0.25 Nm |
| 剥线长度 | 7 mm |
| 柔性导线横截面 | 0.14 mm² ... 1.5 mm² |
| 刚性导线横截面 | 0.14 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 28 ... 16 |
| 材料组 | I |

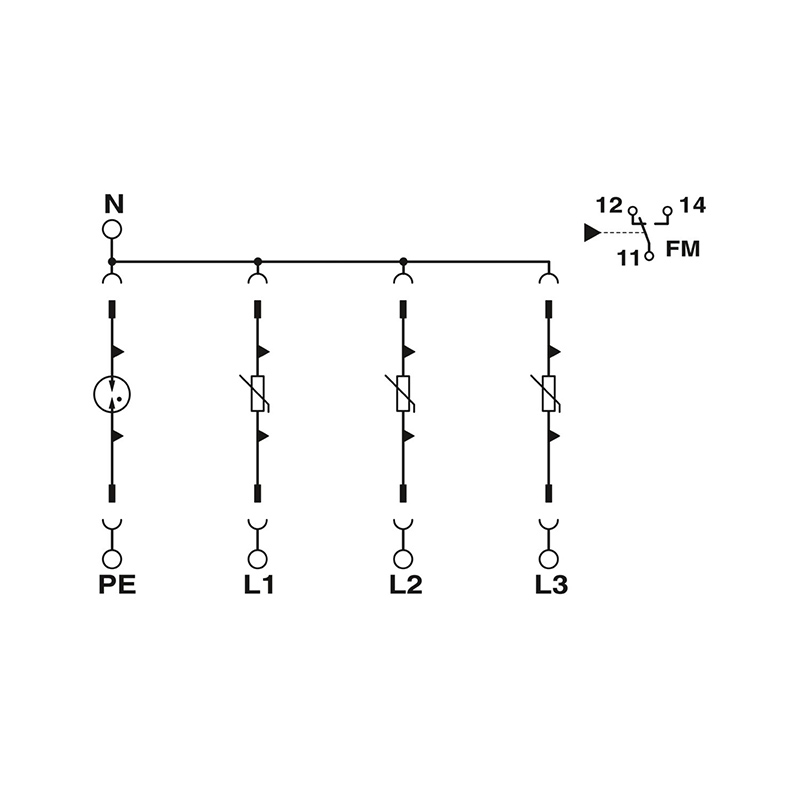

| 动作方向 | 3L-N & N-PE |
| 额定电压 UN | 240/415 V AC (TN-S) 240/415 V AC (TT) |
| 额定负载电流IL | 40 A (Biconnect M4叉形电缆插针6 mm²) 63 A (TWIN冷压头2 x 10 mm²) |
| 最大放电电流 Imax (8/20) µs | 40 kA |
| 电压保护水平Up（L-N） | ≤ 1.5 kV |
| 电压保护水平Up (L-PE) | ≤ 1.9 kV |
| 电压保护水平Up (N-PE) | ≤ 1.5 kV |
| 残压Ures (L-N) | ≤ 1.5 kV (In 时) ≤ 1 kV (2 kA) ≤ 1.1 kV (4 kA时) ≤ 1.2 kV (5 kA时) ≤ 1.3 kV (10 kA时) |
| 残压Ures (L-PE) | ≤ 1.9 kV (In 时) ≤ 1.2 kV (2 kA) ≤ 1.3 kV (4 kA时) ≤ 1.4 kV (5 kA时) ≤ 1.5 kV (10 kA时) |
| 残压Ures (N-PE) | ≤ 0.5 kV (In 时) ≤ 0.5 kV (2 kA) ≤ 0.5 kV (4 kA时) ≤ 0.5 kV (5 kA时) ≤ 0.5 kV (10 kA时) |
| 最大备用保险丝，带有V型连接线 | 40 A (gG / Biconnect M4叉形电缆插针，6 mm²) 63 A (gG / TWIN冷压头2x 10mm²) |
| 额定断开续流值 Ifi (N-PE) | 100 A (264 V AC) |
| UT下的TOV动作（ L-N） | 415 V AC (5 秒 / 耐受模式) 457 V AC (120 分钟 / 安全失效模式) |
| UT下的TOV动作（ N-PE） | 1200 V AC (200 ms / 耐受模式) |
| 响应时间tA（L-N） | ≤ 25 ns |
| 响应时间tA（N-PE） | ≤ 100 ns |
| 电源分配系统 | Wye |
| SPD型号 | 4CA |
| 工作电压 | 125 V AC |
| 交流工作电流 | 1 A AC |
| 紧固扭矩 | 40 lbf-in. ... 50 lbf-in. |
| 可连接导向横截面 AWG | 14 ... 2 (刚性) 14 ... 4 (柔性) |
| EN类型 | T2 |
| IEC 电源系统 | TN-S TT |
| 最大持续工作电压UC(L-N) | 350 V AC |
| 最大持续工作电压UC (L-PE) | 350 V AC |
| 最大持续工作电压UC(N-PE) | 264 V AC |
| 标称放电电流In（8/20）µs | 20 kA |
| 响应时间tA（L-PEN） | ≤ 100 ns |
| 实测限制电压 MLV (L-L) | 3280 V |
| 实测限制电压 MLV（L-N） | 2000 V |
| 实测限制电压 MLV (L-G) | 2080 V |
| 实测限制电压 MLV（N-G） | 950 V |
| 后续电流（L-G） | 200 A (264 V AC) |
| 最大持续工作电压UC(L-N) | 350 V AC |
| 最大持续工作电压UC (L-PE) | 350 V AC |
| 最大持续工作电压UC(N-PE) | 264 V AC |
| 标称放电电流In（8/20）µs | 20 kA |
