• 具有最佳能量配合的通用型电涌保护系列产品，从雷电流保护装置到设备防护装置应有尽有 • 一致的“热”插拔保护模块，易于维护 • 机械/视觉状态指示灯和遥信触点能够非常出色地提供信息 • 得益于具有低残压特性的放电间隙技术，在出现高能雷电流事件的情况下，可提供最佳的保护效果 • 与并联的压敏电阻电涌保护器直接配备，可为敏感设备提供最大的动态过电压保护
| 产品类型 | 组合电涌保护器 |
| 产品系列 | SEC Family |
| IEC 类别 | I + II T1 + T2 |
| EN类型 | T1+T2 |
| IEC 电源系统 | TN-S TT |
| 类型 | DIN导轨模块，分体式，可分离 |
| 位数 | 4 |
| 电涌保护故障报警 | 可视状态指示窗口和远程遥信报警触点 |
| 产品审核修订 | 13 |
| 过电压类别 | III |
| 污染等级 | 2 |
| 额定频率fN | 50 Hz (60 Hz) |
| 连接名称 | 远程遥信报警触点 |
| 切换功能 | 转换触点 |
| 标称工作电压 | 12 V AC ... 250 V AC 125 V DC (200 mA DC) |
| 操作电流 | 10 mA AC ... 1 A AC 1 A DC (30 V DC) |
| 连接方式 | 螺钉连接 |
| 螺纹 | M5 |
| 紧固扭矩 | 4.5 Nm |
| 剥线长度 | 18 mm |
| 柔性导线横截面 | 2.5 mm² ... 35 mm² |
| 刚性导线横截面 | 2.5 mm² ... 35 mm² |
| 可连接导向横截面 AWG | 13 ... 2 |
| 连接方式 | 采用COMBICON直插式/螺钉连接 |
| 螺纹 | M2 |
| 紧固扭矩 | 0.25 Nm |
| 剥线长度 | 7 mm |
| 柔性导线横截面 | 0.14 mm² ... 1.5 mm² |
| 刚性导线横截面 | 0.14 mm² ... 1.5 mm² |
| 可连接导向横截面 AWG | 28 ... 16 |

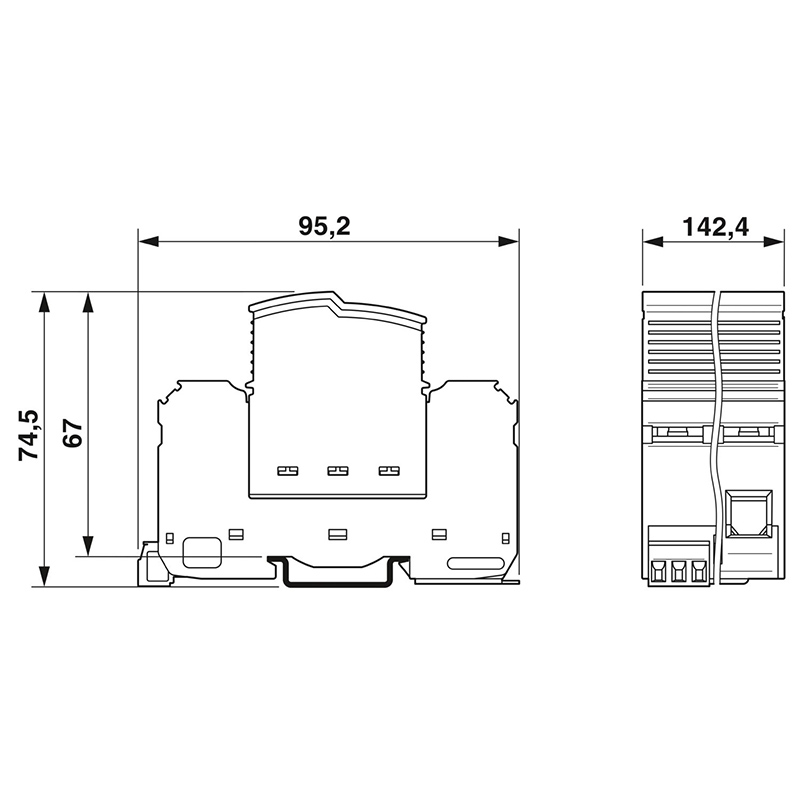

| 宽度 | 142.4 mm |
| 高度 | 95.2 mm |
| 深度 | 74.5 mm (7.5 mm（含DIN导轨）) |
| 水平针距 | 8 分区 |
| 颜色 (针式连接器) | 浅灰 (RAL 7035) |
| 颜色 (基本元件) | 灰色 (RAL 7042) |
| 阻燃等级，符合UL 94 | V-0 |
| 材料的CTI值 | 600 |
| 绝缘材料 | PA6.6-FR 20% GF PBT-FR |
| 材料组 | I |
| 外壳材料 | PA 6.6-FR 20 % GF PBT-FR |
| 开口式侧板 | 否 |

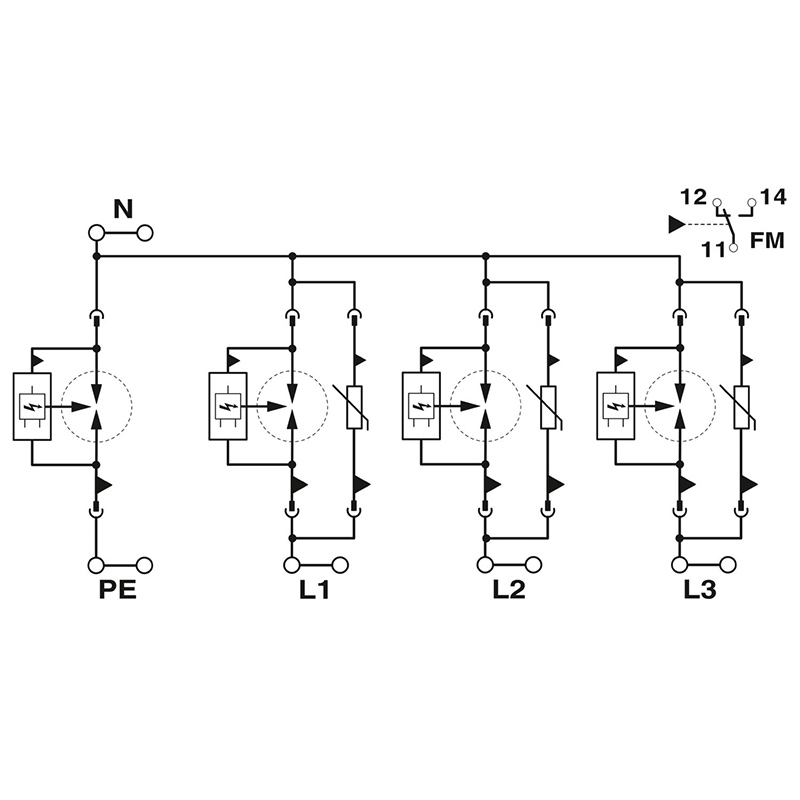

| 保护通道 | L-N N-PE L-PE |
| 动作方向 | 3L-N & N-PE |
| 额定电压 UN | 240/415 V AC (TN-S) 240/415 V AC (TT) |
| 额定频率fN | 50 Hz (60 Hz) |
| 最大持续电压Uc | 350 V AC |
| 额定负载电流IL | 125 A (< 55 °C) |
| 残流IPE | ≤ 0.01 mA |
| 标称放电电流In (8/20) µs (L-N) | 25 kA |
| 标称放电电流In (8/20) µs (L-PE) | 25 kA |
| 标称放电电流In (8/20) µs (N-PE) | 100 kA |
| 冲击电流 (10/350) µs (L-N)，电荷量 | 12.5 As |
| 冲击电流 (10/350) µs (L-N)，特征能量 | 160 kJ/Ω |
| 冲击电流 (10/350) µs (L-N)，电流峰值Iimp | 25 kA |
| 冲击电流 (10/350) µs (L-PE)，电荷量 | 12.5 As |
| 冲击电流 (10/350) µs (L-PE)，特征能量 | 160 kJ/Ω |
| 冲击电流 (10/350) µs (L-PE)， 电流峰值Iimp | 25 kA |
| 冲击电流 (10/350) µs (N-PE)，电荷量 | 50 As |
| 冲击电流 (10/350) µs (N-PE)，特征能量 | 2500 kJ/Ω |
| 冲击电流 (10/350) µs (N-PE)， 电流峰值Iimp | 100 kA |
| 额定断开续流值 Ifi (L-N) | 25 kA (264 V AC) 3 kA (350 V AC) |
| 额定断开续流值 Ifi (N-PE) | 100 A (350 V AC) |
| 额定短路电流ISCCR | 25 kA (264 V AC) 3 kA (350 V AC) |
| 电压保护水平Up（L-N） | ≤ 1.5 kV |
| 电压保护水平Up (L-PE) | ≤ 2.2 kV |
| 电压保护水平Up (N-PE) | ≤ 1.5 kV |
| 残压Ures (L-N) | ≤ 1.5 kV (In 时) ≤ 0.9 kV (3 kA时) ≤ 1 kV (5 kA时) ≤ 1.2 kV (10 kA时) |
| 残压Ures (L-PE) | ≤ 2.2 kV (In 时) ≤ 1.6 kV (3 kA时) ≤ 1.8 kV (5 kA时) ≤ 2 kV (10 kA时) |
| 残压Ures (N-PE) | ≤ 1.5 kV (In 时) ≤ 0.8 kV (3 kA时) ≤ 0.9 kV (5 kA时) ≤ 1 kV (10 kA时) |
| UT下的TOV动作（ L-N） | 415 V AC (5 秒 / 耐受模式) 457 V AC (120 分钟 / 安全失效模式) |
| UT下的TOV动作（ N-PE） | 1200 V AC (200 ms / 耐受模式) |
| 响应时间tA（L-N） | ≤ 25 ns |
| 响应时间tA（L-PEN） | ≤ 100 ns |
| 响应时间tA（N-PE） | ≤ 100 ns |
| 最大备用保险丝，带有V型连接线 | 125 A (gG) |
| 最大备用保险丝，带有支线接线 | 315 A (gG) |
| 最大放电电流 Imax (8/20) µs | 100 kA |
| 最大放电电流 Imax (8/20) µs | 100 kA |
| 保护等级 | IP20 (仅在使用了所有连接位的情况下) |
| 环境温度（运行） | -40 °C ... 80 °C |
| 环境温度（存放/运输） | -40 °C ... 80 °C |
| 海拔 | ≤ 2000 m (amsl) |
| 允许湿度（运行） | 5 % ... 95 % |
| 冲击力（运行） | 30g (半正弦 / 11 ms/ 3x ±X，±Y，±Z) |
| 振动（操作） | 5g (5 - 500 Hz/2.5 h/X,Y, Z) |
| 最大持续工作电压MCOV（L-L） | 528 V AC |
| 最大持续工作电压MCOV（L-N） | 264 V AC |
| 最大持续工作电压MCOV（L-G） | 264 V AC |
| 最大持续工作电压MCOV（N-G） | 350 V AC |
| 短路电流等级 (SCCR) | 50 kA |
| 电压保护水平VPR（L-L） | 2000 V |
| 电压保护水平VPR（L-N） | 1200 V |
| 电压保护水平VPR (L-G) | 1500 V |
| 电压保护水平VPR（N-G） | 1200 V |
| 额定放电电流 In | 20 kA |
| 保护通道 | L-L N-G L-G L-N |
| 额定电压 | 240/415 V AC |
| 电源分配系统 | Wye |
| 额定频率 | 50/60 Hz |
| SPD型号 | 2CA |
| 工作电压 | 125 V AC |
| 交流工作电流 | 1 A AC |
| 紧固扭矩 | 40 lbf-in. |
| 可连接导向横截面 AWG | 3 ... 2 |
| 标准/规格 | IEC 61643-11 |
| 注意事项 | 2011 |
| 标准/规格 | EN 61643-11 |
| 注意事项 | 2012 |
| 安装类型 | DIN导轨： 35 mm |
