• 总宽度仅6 mm，节省空间并且降低成本 • 持续监控保护装置，还有具备可选配遥信功能的机械状态指示灯 • 提供可定制的完整产品范围，因此能轻松找到符合MCR应用的所有可能需求的合适产品 • 采用“热”插拔的保护模块，使用CHECKMASTER 2可以简单轻松地进行测试和记录 • 采用阻抗中性插件并取下了保护性连接器，因此信号在维护期间不会受到任何影响

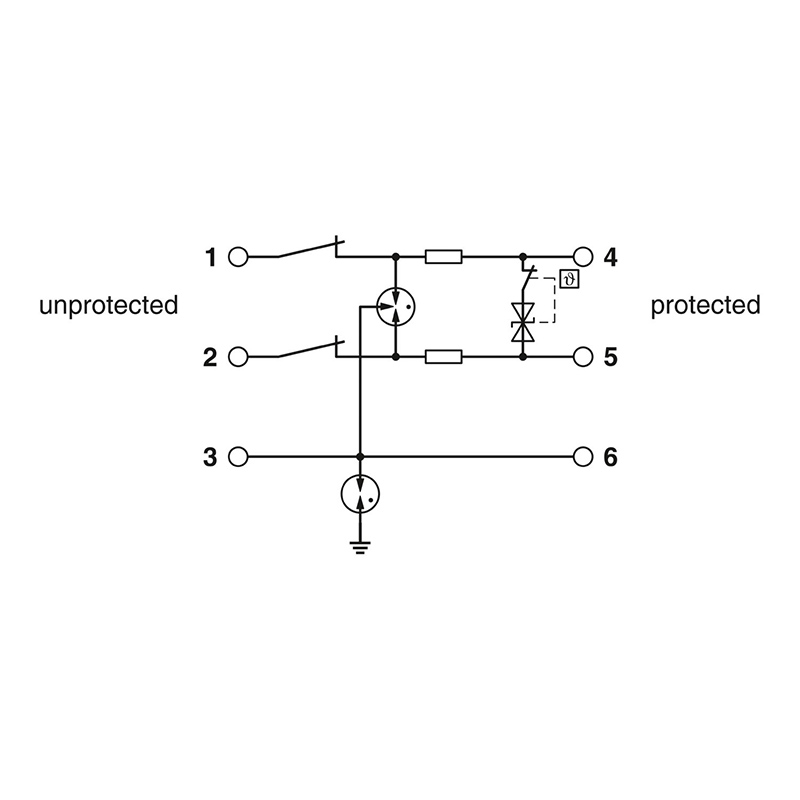

| 螺纹 | M3 |
| 紧固扭矩 | 0.5 Nm ... 0.6 Nm |
| 刚性导线横截面 | 0.2 mm² ... 4 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 连接方式 | 螺钉连接 |
| 可连接导向横截面 AWG | 24 ... 12 |
| 额定电压 UN | 24 V DC |
| 产品类型 | 测量和控制技术的电涌保护 |
| 产品系列 | TERMITRAB complete |
| IEC 类别 | C1 C2 C3 D1 |
| 产品审核修订 | 04 |
| 污染等级 | 2 |
| 过电压类别 | III |
| 宽度 | 6.2 mm +0.1 mm |
| 高度 | 105.8 mm |
| 深度 | 100 mm (7.5 mm（含DIN导轨）) |
| 安装类型 | DIN导轨: TH 35 - 7.5 mm |
| 外壳材料 | PBT |
| 阻燃等级，符合UL 94 | V-0 |
| 绝缘材料 | PBT |
| 颜色 (基本元件) | 灰色 (RAL 7042) |
| 颜色 (针式连接器) | 浅灰 (RAL 7035) |
| 保护等级 | IP20 |
| 环境温度（运行） | -40 °C ... 85 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（运行） | 5 % ... 95 % |
| 海拔 | ≤ 4000 m (amsl) |
| 标准/规格 | IEC 61643-21 |
| 注意事项 | 2000 + 勘误 2001 + A1:2008, 修改 + A2:2012 |
| 开口式侧板 | 否 |
| 动作方向 | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| 最大持续电压Uc | 30 V DC 21 V AC |
| 类型 | DIN导轨模块，分体式，可分离 |
| 每模块的线对 | 1 |
| 额定电流 | 600 mA (56 °C) |
| 残流IPE | ≤ 1 µA |
| 电压保护水平U （线芯-线芯） | ≤ 200 V (C1 - 1 kV / 500 A) ≤ 55 V (C3 - 100 A) ≤ 50 V (C3 - 25 A) ≤ 320 V (C2 - 10 kV / 5 kA) |
| 电压保护水平U （线-地） | ≤ 900 V (C1 - 1 kV / 500 A) ≤ 1.4 kV (C3 - 100 A) ≤ 1.3 kV (C3 - 25 A) ≤ 1.05 kV (C2 - 10 kV / 5 kA) |
| 响应时间tA（线芯-地） | ≤ 100 ns |
| 输入衰减aE，对称。 | 典型值 0.3 dB (≤ 250 kHz / 150 Ω) |
| 截止频率fg（3 dB），150 Ω 对称系统 | 典型值 940 kHz |
| 电容（线芯-线芯） | 典型值 2.2 nF |
| 每条路径的电阻 | 1.65 Ω ±20 % |
| 电涌保护故障报警 | 带可视状态指示窗口 |
| 需要的最大备用保险丝 | 630 mA (FF) |
| 冲击耐受力（线-线） | C1 - 1 kV / 500 A C3 - 100 A C2 - 10 kV / 5 kA |
| 冲击耐受力（线-地） | C1 - 1 kV / 500 A C2 - 10 kV / 5 kA C3 - 100 A D1 - 500 A |
| 脉冲复位时间（导线-导线） | ≤ 700 ms |
| 脉冲复位时间（导线-接地） | ≤ 30 ms |
| 最大总放电电流I total max (8/20) µs | 20 kA (1x) |
| 最大总放电电流I total max (8/20) µs | 20 kA (1x) |
| 标准/规格 | EN 61643-21 |
| 注意事项 | 2001 + A1:2009 + A2:2013 |
| UC 时，有效工作电流IC | ≤ 5 µA |
| 标称放电电流In (8/20) µs（ 线芯-线芯） | 5 kA |
| 额定放电电流In（8/20）µs（ 线芯-地） | 5 kA |
| 标称放电电流In (8/20) µs（ 线芯-信号接地） | 5 kA |
| 脉冲放电电流Iimp(10/350) µs（ 线芯-线芯） | 0.5 kA |
| 脉冲放电电流Iimp(10/350) µs（ 线芯-地） | 0.5 kA |
| 脉冲放电电流Iimp（10/350）µs（ 线-信号地） | 0.5 kA |
| 总放电电流Itotal (8/20) µs | 10 kA |
| 电压保护水平U （线-信号地） | ≤ 750 V (C1 - 1 kV / 500 A) ≤ 750 V (C3 - 100 A) ≤ 700 V (C3 - 25 A) ≤ 750 V (C2 - 10 kV / 5 kA) |
| 电压保护水平Up静态（线芯-线芯） | ≤ 50 V (C1 - 1 kV / 500 A) ≤ 120 V (C2 - 10 kV / 5 kA) |
| 电压保护水平Up静态（线芯-接地） | ≤ 900 V (C1 - 1 kV / 500 A) ≤ 1.05 kV (C2 - 10 kV / 5 kA) |
| 电压保护水平Up静态（线-信号地） | ≤ 750 V (C1 - 1 kV / 500 A) ≤ 750 V (C2 - 10 kV / 5 kA) |
| 响应时间tA（线芯-线芯） | ≤ 1 ns |
| 响应时间tA（线-信号地） | ≤ 100 ns |
| 电涌电流承载能力（线-信号地） | C1 - 1 kV / 500 A C2 - 10 kV / 5 kA C3 - 100 A D1 - 500 A |
| 脉冲复位时间（线-信号地） | ≤ 1500 ms |
| UC 时，有效工作电流IC | ≤ 5 µA |
| 标称放电电流In (8/20) µs（ 线芯-线芯） | 5 kA |
| 额定放电电流In（8/20）µs（ 线芯-地） | 5 kA |
| 标称放电电流In (8/20) µs（ 线芯-信号接地） | 5 kA |
| 脉冲放电电流Iimp(10/350) µs（ 线芯-线芯） | 0.5 kA |
| 脉冲放电电流Iimp(10/350) µs（ 线芯-地） | 0.5 kA |
| 脉冲放电电流Iimp（10/350）µs（ 线-信号地） | 0.5 kA |
| 总放电电流Itotal (8/20) µs | 10 kA |
| 电压保护水平Up静态（线芯-线芯） | ≤ 50 V (C1 - 1 kV / 500 A) ≤ 120 V (C2 - 10 kV / 5 kA) |
| 电压保护水平Up静态（线芯-接地） | ≤ 900 V (C1 - 1 kV / 500 A) ≤ 1.05 kV (C2 - 10 kV / 5 kA) |
| 电压保护水平Up静态（线-信号地） | ≤ 750 V (C1 - 1 kV / 500 A) ≤ 750 V (C2 - 10 kV / 5 kA) |
| 响应时间tA（线芯-线芯） | ≤ 1 ns |
