产品描述
产品属性
| MTBF (IEC 61709, SN 29500) |
> 2569000 h (40 °C) |
电气特性
| 绝缘电压输入／输出 |
1.5 kV (类型测试)
1 kV (常规测试) |
连接数据
输入
环境和真实条件
环境条件
| 环境温度（运行） |
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| 环境温度（存放/运输） |
-40 °C ... 85 °C |
| 允许的最大相对湿度（操作） |
≤ 95 % (25 °C 时，无冷凝) |
标准和规范
| 标准——电源安装中所用的电子设备以及在电源安装中电子设备
的组装 |
EN 50178/VDE 0160 (PELV) |
| 标准——电气安全 |
EN 60950-1/VDE 0805 (SELV) |
| 标准——安全绝缘 |
DIN VDE 0100-410
DIN VDE 0106-101 |
安装
| 组装说明 |
可并排安装：水平间距0 mm，垂直间距50 mm |
输出数据
| 输出电压（ USet ）的设置范围 |
22.5 V DC ... 28.5 V DC (> 24 V DC，稳定容量限制) |
| 额定输出电流（ IN ） |
1 A (-25 °C ... 60 °C) |
| 衰减 |
60 °C ... 70 °C (2.5 %/K) |
| 峰值切换电压额定负载 |
< 100 mVSS (20 MHz) |
| 输出电压（ USet ）的设置范围 |
22.5 V DC ... 28.5 V DC (> 24 V DC，稳定容量限制) |
| 额定输出电流（ IN ） |
1 A (-25 °C ... 60 °C) |
数据管理状态
输出
信号
信号处理
绝缘特性
尺寸
安装尺寸
| 左侧/右侧安装距离 |
0 mm / 0 mm (≤ 70 °C) |
| 顶部/底部安装距离 |
50 mm / 50 mm (≤ 70 °C) |
材料规格
认证
| UL认证 |
UL/C-UL，隶属UL 508
UL ANSI/ISA-12.12.01 I级，Ⅱ类，A，B，C，D组（危险区域）
UL/C-UL，隶属UL 60950-1 |
电磁兼容数据
| 噪音排放的电磁兼容要求 |
EN 61000-6-3
EN 61000-6-4 |
| 抗噪的电磁兼容要求 |
EN 61000-6-1
EN 61000-6-2 |
静电放电
高频电磁场
快速瞬态（脉冲）
| 输入 |
4 kV (Level 4 - 非对称： 导线对地) |
| 输出 |
2 kV (Level 3——非对称： 导线对地) |
电涌电压负载（电涌）
传导干扰
| 频率范围 |
0.15 MHz ... 80 MHz (10 V) |
辐射干扰
| 无线电干扰电压符合EN 55011标准 |
EN 55011（EN 55022）B 类，应用领域： 工业和民用 |
| 无线电干扰符合EN 55011标准 |
EN 55011（EN 55022） B类，应用领域： 工业和民用 |

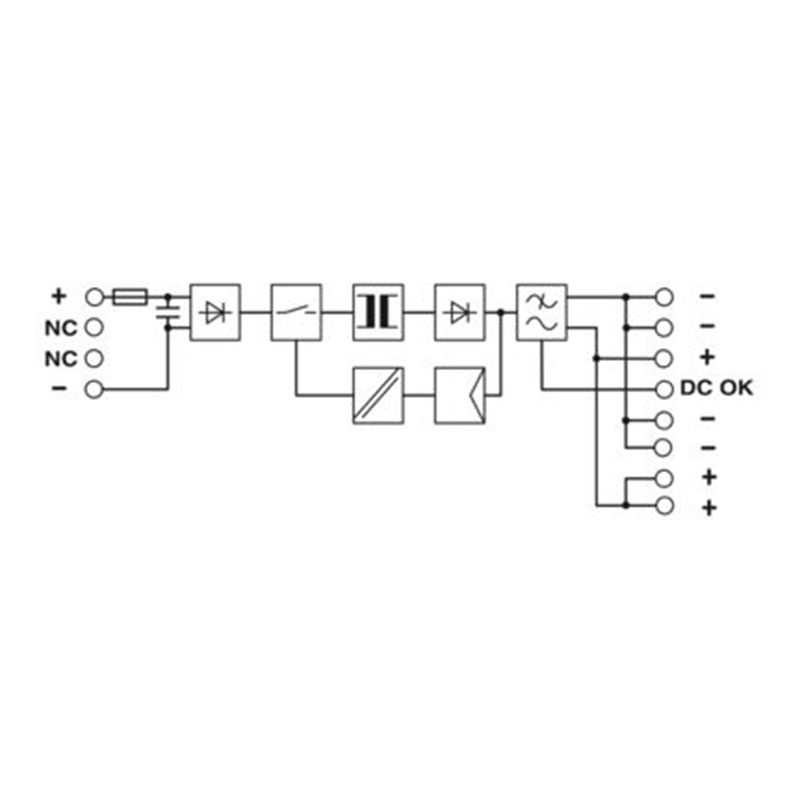

适用于MCR技术的MINI DC/DC转换器。
DC/DC转换器可改变电压电平，可在长电缆末端重新生成电压或通过电隔离方式创建独立的供电系统。
技术数据
输入数据
直流电运行
| 额定输入电压范围 |
12 V DC ... 24 V DC |
| 输入电压范围 |
10 V DC ... 32 V DC |
| DC输入电压范围 |
10 V DC ... 32 V DC |
| 电网缓冲时间 |
典型值 3 ms (12 V DC)
典型值 20 ms (24 V DC) |
| 电耗量 |
2.6 A (12 V DC)
1.3 A (24 V DC) |
信号: DC OK有源
信号输出: DC OK有源
1 kV (级别3)
传导干扰
压降
