产品描述
产品属性
| MTBF (IEC 61709, SN 29500) |
> 1569000 h (40 °C) |
电气特性
| 绝缘电压输入／输出 |
4 kV AC (类型测试)
3.75 kV AC (常规测试) |
连接数据
输入
环境和真实条件
环境条件
| 环境温度（运行） |
-25 °C ... 70 °C (> 55 °C 衰减: 2.5%/K) |
| 环境温度（存放/运输） |
-40 °C ... 85 °C |
| 允许的最大相对湿度（操作） |
≤ 95 % (25 °C 时，无冷凝) |
| 电击 |
18 ms，30g，在每个空间方向（符合IEC 60068-2-27） |
| 振动（操作） |
< 15 Hz， 振幅±2.5 mm（ 符合IEC 60068-2-6） |

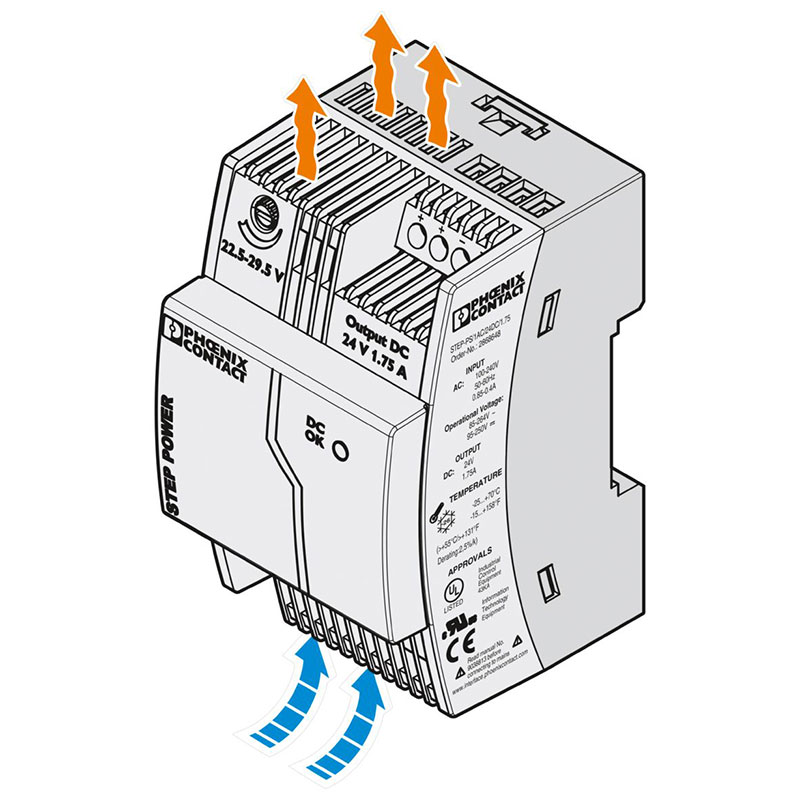

安装
| 组装说明 |
可并排安装：水平间距0 mm，垂直间距30 mm |
输出数据
| 输出电压（ USet ）的设置范围 |
22.5 V DC ... 29.5 V DC (> 24 V DC，稳定容量限制) |
| 额定输出电流（ IN ） |
1.75 A (-25 °C ... 55 °C)
1.9 A (-25 °C ... 40 °C 恒定) |
| 输出电压（ USet ）的设置范围 |
22.5 V DC ... 29.5 V DC (> 24 V DC，稳定容量限制) |
| 额定输出电流（ IN ） |
1.75 A (-25 °C ... 55 °C)
1.9 A (-25 °C ... 40 °C 恒定) |
数据管理状态
| 衰减 |
55 °C ... 70 °C (2.5 %/K) |
输出
信号处理
绝缘特性

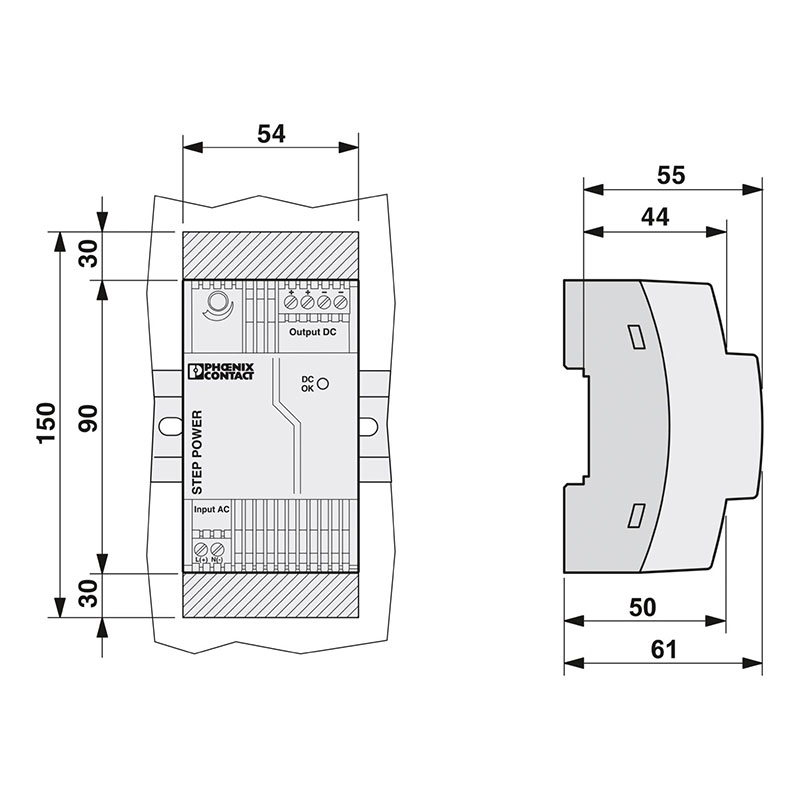

尺寸
| 深度 设备深度（DIN导轨安装） |
55 mm (设备深度（ DIN导轨安装式）) |
安装尺寸
材料规格
| 卡脚插销材料 |
POM (Polyoxymethylene) |
认证
| UL认证 |
UL/C-UL，隶属UL 508
NEC Class 2，符合UL 1310
UL ANSI/ISA-12.12.01 I级，Ⅱ类，A，B，C，D T4A组（危险区
域）
UL/C-UL，隶属UL 60950-1 |
| 造船工业许可 |
DNV GL (EMC B) ABS, NK |
| CSA |
CSA-C22.2 No. 107.1-01 |
| 抗噪的电磁兼容要求 |
EN 61000-6-1
EN 61000-6-2 |
静电放电
高频电磁场
快速瞬态（脉冲）
电涌电压负载（电涌）
| 输入 |
1 kV (强度测试2 - 对称)
2 kV (强度测试3 - 非对称) |
传导干扰
| 频率范围 |
10 kHz ... 15 kHz
10 kHz ... 15 kHz |
辐射干扰
| 无线电干扰电压符合EN 55011标准 |
EN 55011（EN 55022）B 类应用于工业和民用区域EMC 1 |
| 无线电干扰符合EN 55011标准 |
EN 55011（EN 55022）B类应用于工业和民用区域EMC 1 |
| 电耗量 |
0.6 A (120 V AC)
0.3 A (230 V AC) |
压降

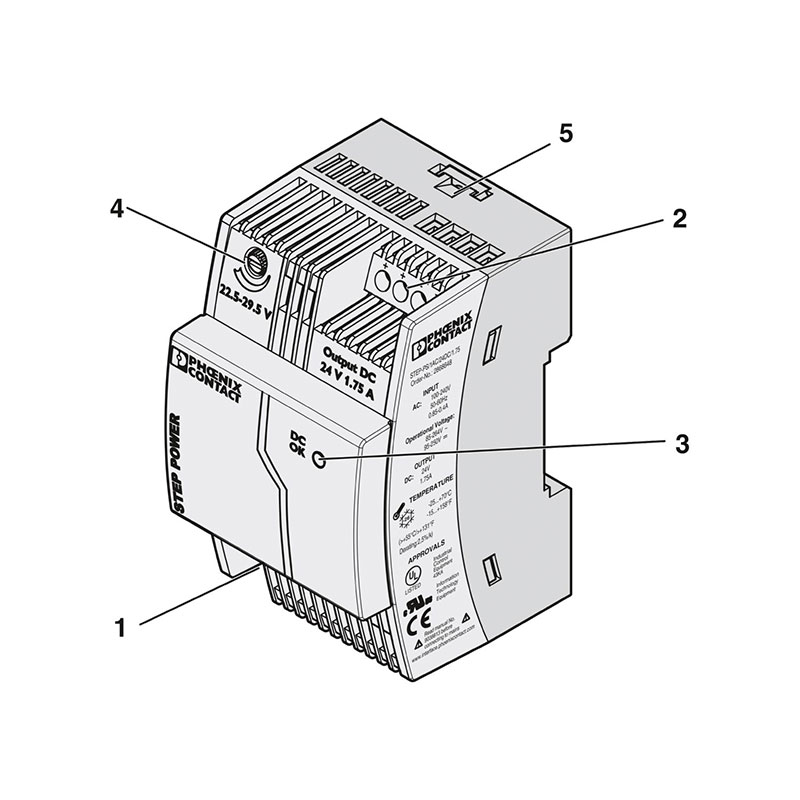

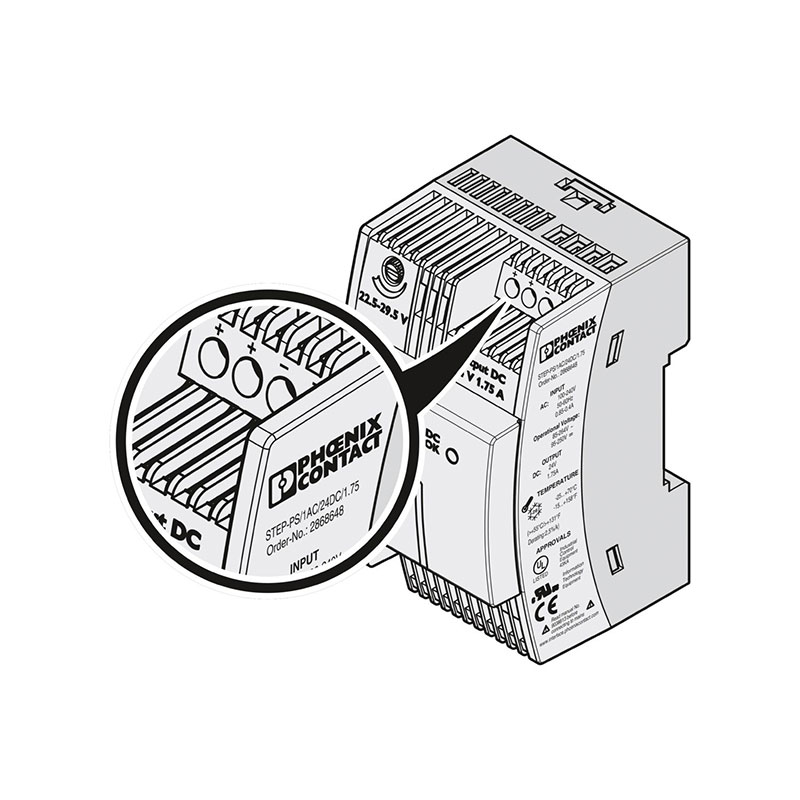

适用于设备分电器的STEP POWER电源
STEP POWER电源产品范围专门针对楼宇自动化技术而设计。它具有空载损耗低且效率高的特点，从而能确保达到很高的能源效率。其应用极其灵
活，并可以卡接到DIN导轨上，或者拧接到平整表面上。
技术数据
输入数据
交流电运行
| 额定输入电压范围 |
100 V AC ... 240 V AC |
| 输入电压范围 |
85 V AC ... 264 V AC
95 V DC ... 250 V DC |
| AC输入电压范围 |
85 V AC ... 264 V AC |
| DC输入电压范围 |
95 V DC ... 250 V DC |
| 电网缓冲时间 |
典型值 25 ms (120 V AC)
典型值 150 ms (230 V AC) |
| 推荐使用的输入保护断路器 |
6 A ... 16 A (特性B、C、D、K) |
| 输出端处的过电压保护 (OVP) |
< 35 V DC |
| 控制偏差 |
< 1 % (负载的变化，静态10 % ... 90 %)
< 2 % (负载的变化，动态10 % ... 90 %)
< 0.1 % (输入电压的变化范围为±10 %) |
| 峰值切换电压额定负载 |
< 40 mVSS (20 MHz) |
| 上升时间 |
< 0.5 s (UOUT (10 % ... 90 %)) |
信号输出: LED状态显示
| 关于状态显示的注意事项 |
U输出>21.5V： LED点亮 |
| 绝缘电压输出／PE |
500 V DC (常规测试) |
| 绝缘电压输入／输出 |
3.75 kV AC (常规测试)
4 kV AC (类型测试) |
| 绝缘电压输入／PE |
3.5 kV AC (类型测试)
2 kV AC (常规测试) |
15 Hz ... 150 Hz、2.3g、90 min.
标准和规范
| 标准——电源安装中所用的电子设备以及在电源安装中电子设备
的组装 |
EN 50178/VDE 0160 (PELV) |
| 标准——电气安全 |
IEC 62368-1 (SELV) |
| 标准——防止冲击电流，电气设备中保护性隔离的基本要求 |
EN 50178 |
| 标准——安全超低电压 |
IEC 62368-1 (SELV) und EN 60204-1 (PELV) |
| 标准——安全绝缘 |
DIN VDE 0100-410 |
| 标准 —— 变压器安全 |
EN 61558-2-16 |
一致性/认证
SIL符合IEC 61508标准
电磁兼容数据
| 噪音排放的电磁兼容要求 |
EN 61000-6-3
EN 61000-6-4 |
| 电压 |
3 V (强度测试2)
3 V (强度测试2) |
