首页 > 菲尼克斯 > 继电器 > RIF继电器 > REL-IR2/LDP- 12DC/2X21 - 单个继电器
REL-IR2/LDP- 12DC/2X21 - 单个继电器
REL-IR2/LDP- 12DC/2X21 - 单个继电器
REL-IR2/LDP- 12DC/2X21 - 单个继电器
REL-IR2/LDP- 12DC/2X21 - 单个继电器
菲尼克斯
REL-IR2/LDP- 12DC/2X21 - 单个继电器
2903659

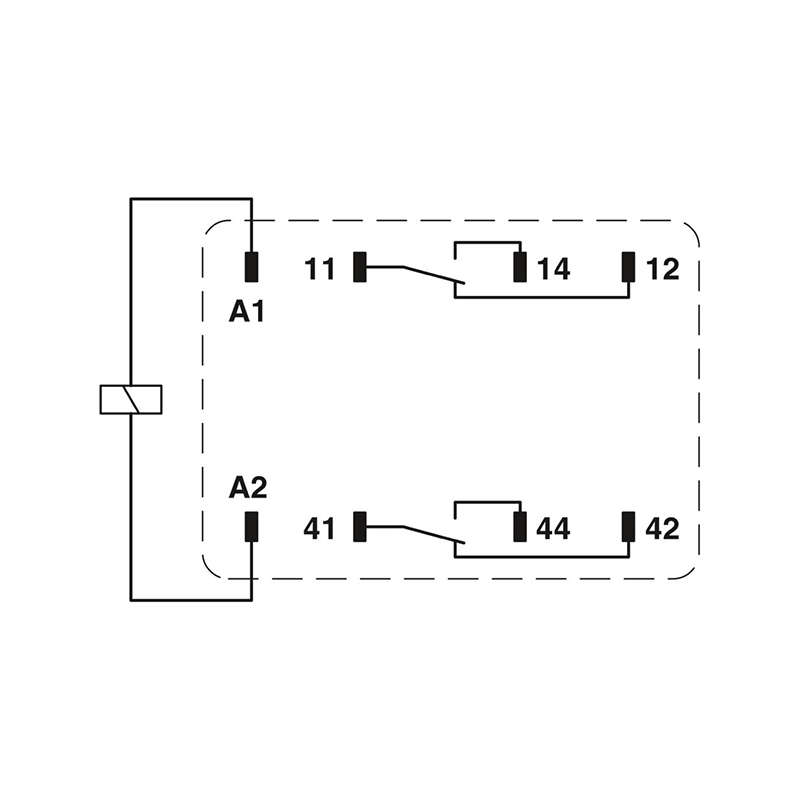

插拔式工业继电器,带电源触点,2个PDT,测试键,状态LED,续流二极管,机械开关位置显示 ,极性:A1+,A2- ,输入电压:12 V DC
产品优势:
产品详情
技术数据
连接数据
连接方式 直插式连接
电气特性
额定条件下的最大功耗 0.94 W
测试电压 (线圈/触点) 2.5 kVrms (50 Hz,1分钟,线圈/触点)
测试电压 (触点/触点) 2.5 kVrms (50 Hz,1分钟,触点/触点)
额定绝缘电压 250 V AC
额定过电压 4 kV
使用寿命,电气方面 参见曲线图
测试电压 (转换触点/转换触点) 2.5 kVrms (50 Hz,1分钟,转换触点/转换触点)
产品属性
产品类型 单个继电器
操作模式 100%工作因数
机械寿命 约 2x 107次
数据管理状态
产品审核修订 02
最近一次数据维护日期 02.05.2024
绝缘特性
污染等级 3 (额定电压230 V) 2 (额定电压400 V)
过电压类别 III
绝缘 基础隔离
尺寸
宽度 21.2 mm
高度 27.5 mm
深度 35.6 mm
安装
安装位置 任意
螺纹类型 ()
标准和规范
标准/规程 IEC 60664 IEC 61810
环境和真实条件 环境条件
环境温度(运行) -40 °C ... 70 °C
环境温度(存放/运输) -40 °C ... 85 °C
保护等级 RT I
认证 腐蚀性气体测试
标识 ISA-S71.04. G3 Harsh Group EN 60068-2-60
输入数据 线圈侧
额定输入电压 UN 12 V DC
输入电压范围 9.4 V DC ... 23.4 V DC
驱动和功能 单稳态
驱动(极性) 极化
典型响应时间 13 ms
典型释放时间 14 ms
保护电路 续流二极管
状态显示 LED (黄色)
以UN为参考的输入电压范围 参见曲线图
UN下的典型输入电流 78 mA
以UN为参考的输入电压范围 参见曲线图
UN下的典型输入电流 78 mA
以UN为参考的输入电压范围 参见曲线图
UN下的典型输入电流 78 mA
输出数据 切换
触点类型 2个转换触点
开关触点类型 单触点
触点材料 AgNi
最大切换电压 250 V AC/DC
最小切换电压 5 V (当24 mA时)
限制连续电流 12 A
最大启动电流 30 A (20 ms,常开触点)
最小切换电流 5 mA (24 V)
最大额定功率值(电阻负载) 288 W (24 V DC) 3000 VA (可用于250 V AC) 48 W (可用于220 V DC) 52 W (可用于110 V DC) 108 W (可用于60 V DC) 124 W (可用于48 V DC)
最低通断容量 0.12 W
符合UL 508的电机负载 1/2 HP, 240 V AC
