REL-MR-230AC/21HC/MS - 单个继电器
REL-MR-230AC/21HC/MS - 单个继电器
REL-MR-230AC/21HC/MS - 单个继电器
REL-MR-230AC/21HC/MS - 单个继电器
REL-MR-230AC/21HC/MS - 单个继电器
REL-MR-230AC/21HC/MS - 单个继电器
菲尼克斯
REL-MR-230AC/21HC/MS - 单个继电器
2987914
插拔式微型继电器,带电源触点,1个PDT,测试键,机械开关位置显示,状态LED,输入电压 230 V AC
产品优势:

• 带可检测手动操作 • 集成状态LED • 带续流二极管的DC型号 • 最大为16 A的切换电流 • 机械开关位置显示

产品详情
技术数据
输出数据
切换

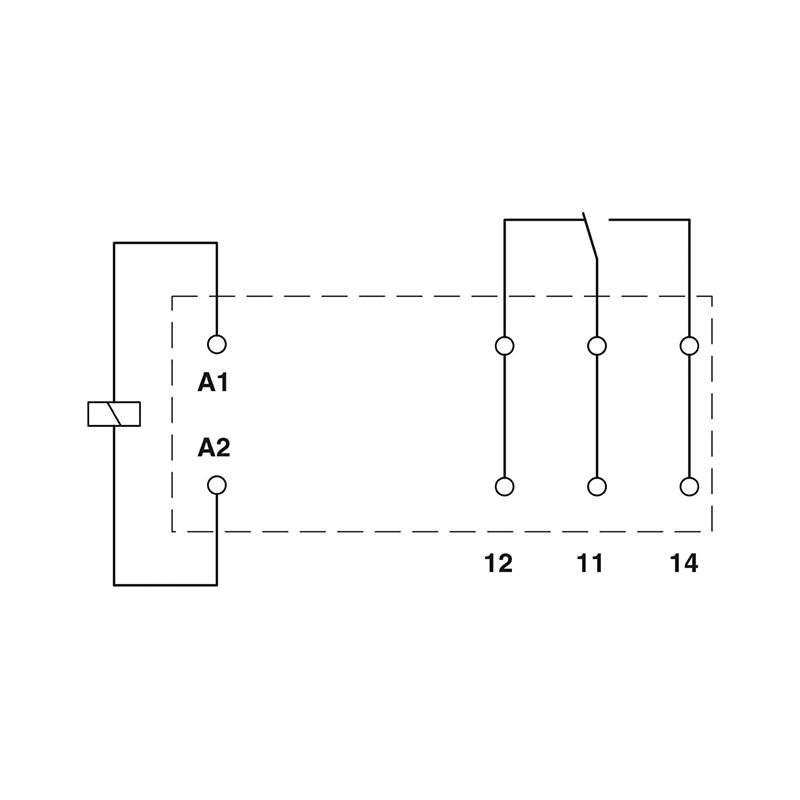

触点类型 1 个转换触点
开关触点类型 单触点
触点材料 AgNi
最大切换电压 250 V AC/DC
最小切换电压 12 V (10 mA时)
限制连续电流 16 A
最大启动电流 32 A (20 ms)
最小切换电流 10 mA (12 V时)
最大额定功率值(电阻负载) 4000 VA (可用于250 V AC)
开关容量 2 A (24 V、DC13时) 3 A (240 V、AC15时) 3 A (120 V、AC15时) 3 A (24 V、AC15时)
连接数据
连接方式 插拔/焊接
电气特性
额定条件下的最大功耗 0.81 W
测试电压 (线圈/触点) 5 kV AC (50 Hz,1分钟,线圈/触点)
使用寿命,电气方面 参见曲线图
产品属性
产品类型 单个继电器
机械寿命 5x106 开关次数
数据管理状态
产品审核修订 02
最近一次数据维护日期 20.06.2024

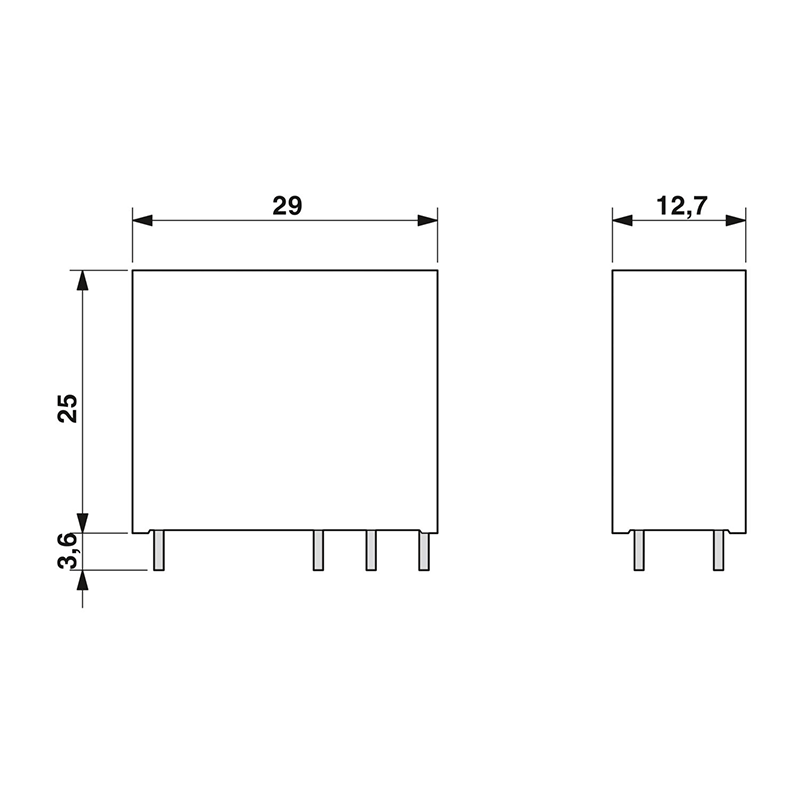

尺寸
宽度 12.7 mm
高度 29 mm
深度 25 mm
安装
螺纹类型 ()
环境和真实条件
环境条件
环境温度(运行) -40 °C ... 70 °C
环境温度(存放/运输) -40 °C ... 85 °C
标准和规范
标准/规程 EN 61810-1 EN 50178 VDE 0435-201
认证 腐蚀性气体测试
标识 ISA-S71.04. G3 Harsh Group EN 60068-2-60
输入数据 线圈侧
额定输入电压 UN 230 V AC
输入电压范围 179.4 V AC ... 333.5 V AC
驱动和功能 单稳态
驱动(极性) 无极性
干线频率 50/60 Hz
典型释放时间范围 2 ms ... 8 ms (取决于相位)
UN下的典型输入电流 3.5 mA
符合UL 508的电机负载 1/2 HP,120 V AC( 常开触点) 1/3 HP,120 V AC( 常闭触点) 1 HP, 240 V AC( 常开触点) 1/2 HP,240 V AC( 常闭触点)
