• 带可检测手动操作 • 机械开关位置显示 • 最大为16 A的切换电流 • 集成状态LED • 带续流二极管的DC型号

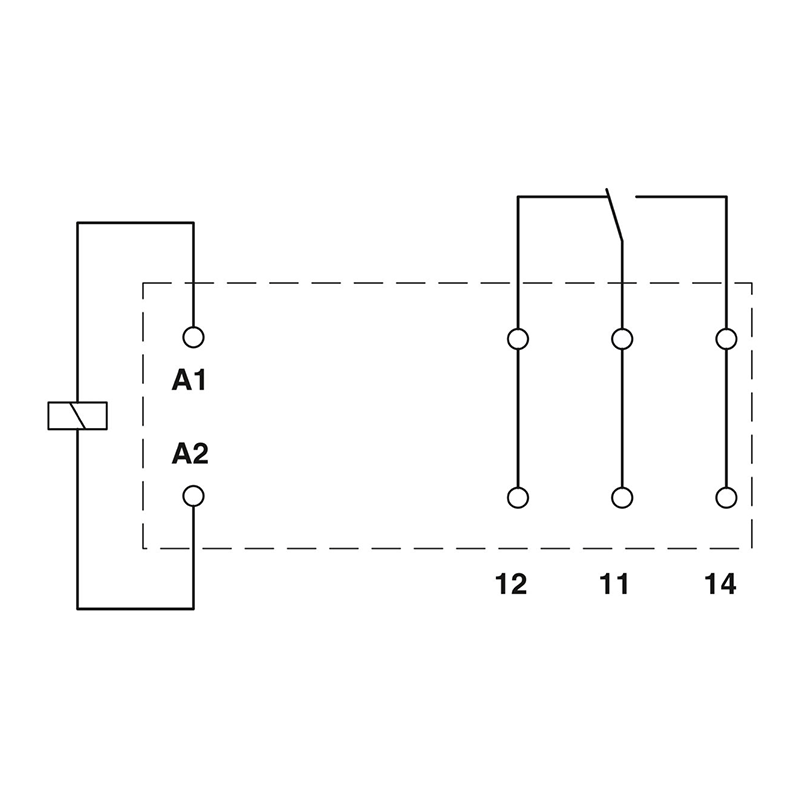

| 触点类型 | 1 个转换触点 |
| 开关触点类型 | 单触点 |
| 触点材料 | AgNi， 镀硬质金 |
| 最大切换电压 | 30 V AC 36 V DC |
| 连接方式 | 插拔/焊接 |
| 额定条件下的最大功耗 | 0.41 W |
| 测试电压 (线圈/触点) | 5 kV AC (50 Hz，1分钟，线圈/触点) |
| 使用寿命，电气方面 | 参见曲线图 |
| 产品类型 | 单个继电器 |
| 机械寿命 | 5x106 开关次数 |
| 产品审核修订 | 02 |
| 最近一次数据维护日期 | 03.05.2024 |

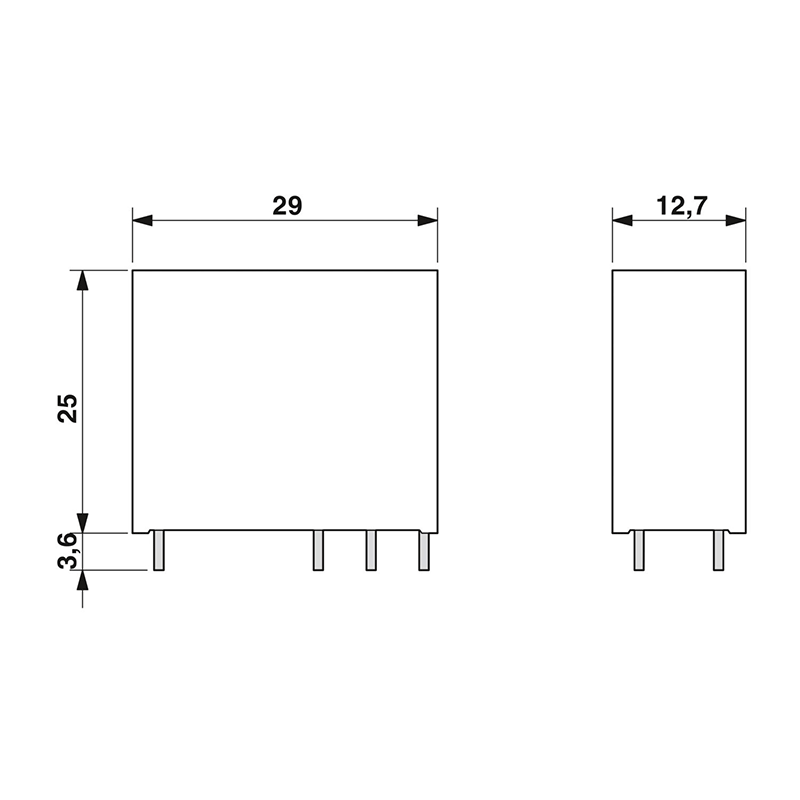

| 宽度 | 12.7 mm |
| 高度 | 29 mm |
| 深度 | 25 mm |
| 螺纹类型 | () |
| 标准/规程 | EN 61810-1 EN 50178 VDE 0435-201 |
| 标识 | ISA-S71.04. G3 Harsh Group EN 60068-2-60 |
| 环境温度（运行） | -40 °C ... 70 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 开关容量 | 3 A (240 V、AC15时) |
| 额定输入电压 UN | 24 V DC |
| 输入电压范围 | 18.7 V DC ... 57.6 V DC |
| 驱动和功能 | 单稳态 |
| 驱动（极性） | 无极性 |
| 典型响应时间 | 9 ms |
| 典型释放时间 | 6 ms |
| UN下的典型输入电流 | 17 mA |
| 最小切换电压 | 12 V (1 mA时) |
| 限制连续电流 | 50 mA |
| 最大启动电流 | 50 mA |
| 最小切换电流 | 1 mA (12 V时) |
| 注意事项 | 如镀金层被损坏，则可适用以下数值 |
| 最大切换电压 | 250 V AC/DC |
| 最小切换电压 | 6 V AC/DC |
| 限制连续电流 | 16 A |
| 最小切换电流 | 100 mA |
| 最大额定功率值（电阻负载） | 4000 VA (可用于250 V AC) |
| 触点材料 | AgNi |
| 最大启动电流 | 30 A (300 ms) |
| 开关容量 | 2 A (24 V、DC13时) 3 A (240 V、AC15时) 3 A (120 V、AC15时) 3 A (24 V、AC15时) |
