额定输入电压 UN | 24 V DC |
输入电压范围 | 18.7 V DC ... 46.8 V DC (20 °C) |
驱动和功能 | 单稳态 |
驱动(极性) | 无极性 |
UN下的典型输入电流 | 38 mA |
典型响应时间 | 13 ms |
典型释放时间 | 3 ms |

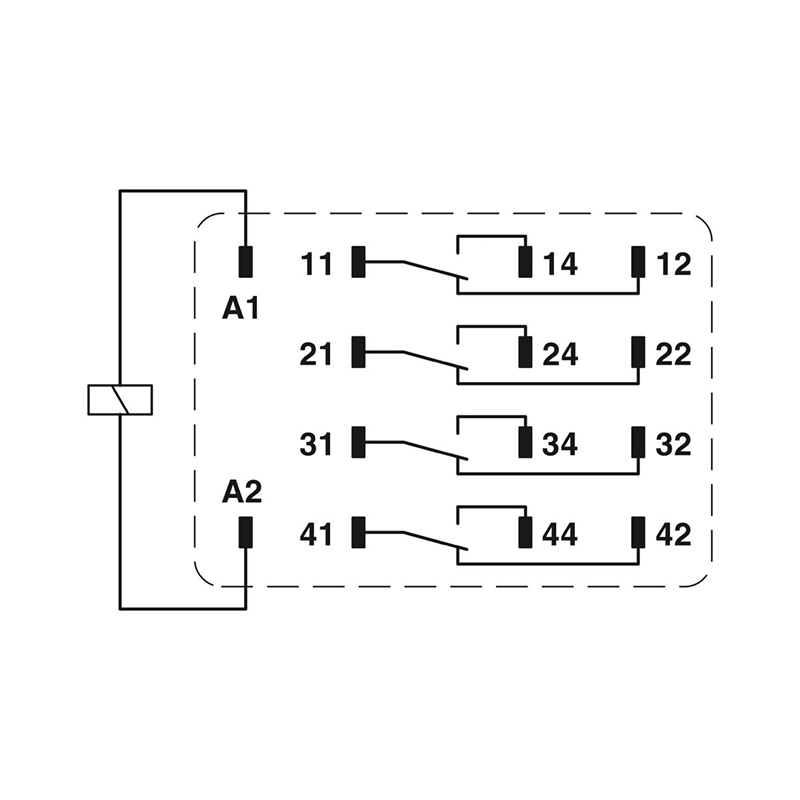

触点类型 | 4个PDT |
开关触点类型 | 单触点 |
触点材料 | AgNi |
最大切换电压 | 250 V AC/DC |
最小切换电压 | 5 V (当24 mA时) |
限制连续电流 | 6 A |
最大启动电流 | 16 A (20 ms,常开触点) 12 A (4 s,个N/O触点) |
连接方式 | 直插式连接 |
额定条件下的最大功耗 | 0.91 W |
测试电压 (线圈/触点) | 2.5 kVrms (50 Hz,1分钟,线圈/触点) |
额定绝缘电压 | 250 V AC |
额定过电压 | 2.5 kV |
测试电压 (转换触点/转换触点) | 2.5 kVrms (50 Hz,1分钟,转换触点/转换触点) |
产品类型 | 单个继电器 |
操作模式 | 100%工作因数 |
机械寿命 | 1x 107 次循环,大约 |
产品审核修订 | 01 |
最近一次数据维护日期 | 02.05.2024 |
污染等级 | 2 |
过电压类别 | II |
绝缘 | 基础隔离 |
宽度 | 21.2 mm |
高度 | 27.5 mm |
深度 | 35.6 mm |
安装位置 | 任意 |
螺纹类型 | () |
标准/规程 | IEC 60664 IEC 61810 |
环境温度(运行) | -40 °C ... 70 °C |
环境温度(存放/运输) | -40 °C ... 85 °C |
保护等级 | RT I |
开关容量 | 2 A (24 V、DC13时) 1 A (230 V、AC15时) |
标识 | ISA-S71.04. G3 Harsh Group EN 60068-2-60 |
最低通断容量 | 0.12 W |
最小切换电流 | 5 mA (24 V) |
最大额定功率值(电阻负载) | 144 W (24 V DC) 1500 VA (可用于250 V AC) 48 W (可用于220 V DC) 52 W (可用于110 V DC) 108 W (可用于60 V DC) 124 W (可用于48 V DC) |
