首页 > 菲尼克斯 > 继电器 > RIF继电器 > REL-MR-BL-24DC/21-21/MS - 单个继电器
REL-MR-BL-24DC/21-21/MS - 单个继电器
REL-MR-BL-24DC/21-21/MS - 单个继电器
REL-MR-BL-24DC/21-21/MS - 单个继电器
REL-MR-BL-24DC/21-21/MS - 单个继电器
菲尼克斯
REL-MR-BL-24DC/21-21/MS - 单个继电器
2908181
插拔式微型继电器,带功率触点,2个转换触点,测试按钮,机械开关位置指示器,极性:双极性 ,输入电压:24 V DC
产品优势:
产品详情
产品属性
产品类型 单个继电器
数据管理状态
产品审核修订 02
最近一次数据维护日期 06.02.2024
电气特性
使用寿命,电气方面 参见曲线图
额定条件下的最大功耗 0.41 W
测试电压 (线圈/触点) 5 kV AC (50 Hz,1分钟,线圈/触点)
测试电压 (转换触点/转换触点) 2.5 kV AC (50 Hz,1分钟,转换触点/转换触点)
额定绝缘电压 250 V AC
连接数据
连接方式 插拔/焊接
尺寸
宽度 13 mm
高度 29 mm
深度 25.5 mm
标准和规范
标准/规程 IEC 61810 IEC 60664
安装
螺纹类型 ()
安装位置 任意
操作模式 100%工作因数
机械寿命 5x106 开关次数
绝缘特性
过电压类别 III
污染等级 2
输入数据 线圈侧
额定输入电压 UN 24 V DC
输入电压范围 19.2 V DC ... 52.8 V DC
以UN为参考的输入电压范围 0.8 ... 2.2 (参见曲线图)
驱动和功能 单稳态
驱动(极性) 无极性
UN下的典型输入电流 17 mA
典型响应时间 9 ms
典型释放时间 6 ms
以UN为参考的输入电压范围 0.8 ... 2.2 (参见曲线图)
UN下的典型输入电流 17 mA
输出数据 切换

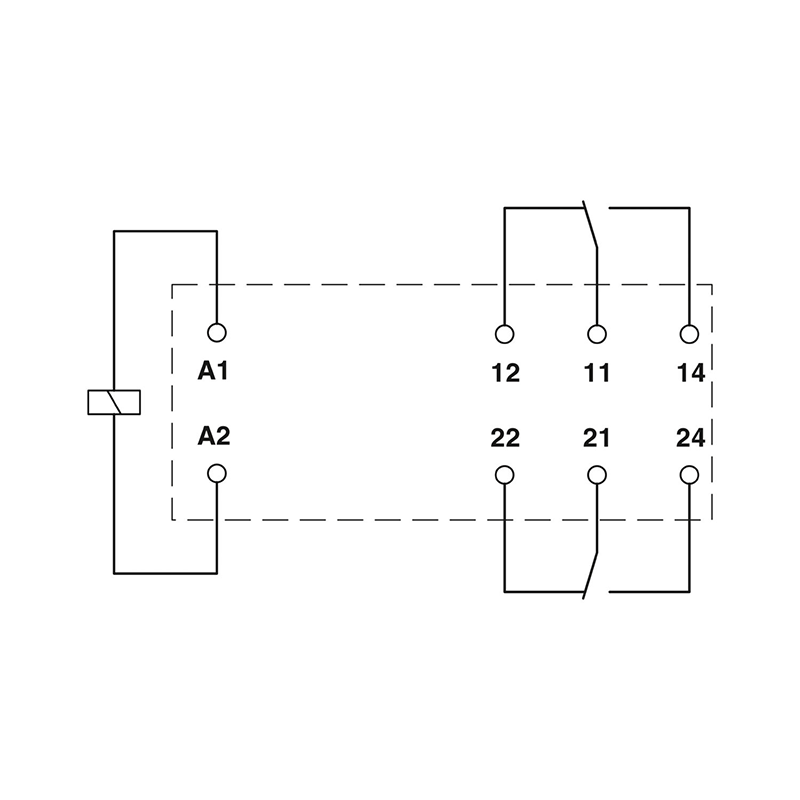

触点类型 2个转换触点
开关触点类型 单触点
触点材料 AgNi
最大切换电压 250 V AC/DC
最小切换电压 12 V (10 mA时)
限制连续电流 8 A
最大启动电流 16 A (20 ms)
最小切换电流 10 mA (12 V时)
最大额定功率值(电阻负载) 192 W (24 V DC) 66 W (可用于220 V DC) 55 W (可用于110 V DC) 42 W (可用于60 V DC) 62 W (可用于48 V DC)
环境和真实条件 环境条件
保护等级 RT II
环境温度(运行) -40 °C ... 70 °C
环境温度(存放/运输) -40 °C ... 85 °C
