RIF-2-RPT-LDP-24DC/4X21/EX - 继电器模块
RIF-2-RPT-LDP-24DC/4X21/EX - 继电器模块
RIF-2-RPT-LDP-24DC/4X21/EX - 继电器模块
RIF-2-RPT-LDP-24DC/4X21/EX - 继电器模块
菲尼克斯
RIF-2-RPT-LDP-24DC/4X21/EX - 继电器模块
2909741

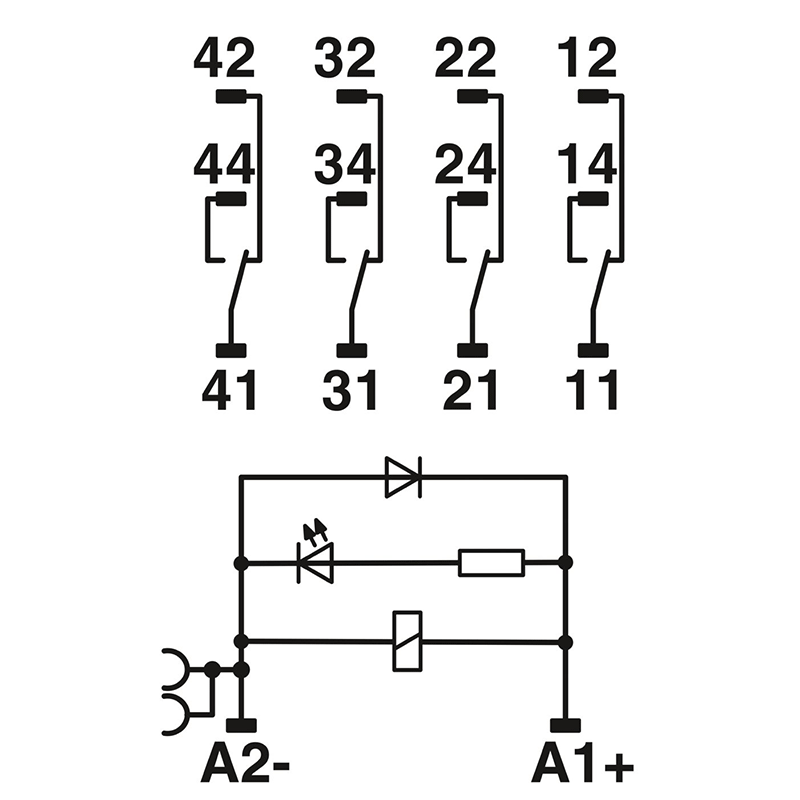

预制继电器模块包括:继电器底座、插拔式功能模块、功率触点继电器和支架,已根据 ATEX/IECEx(2区)和防爆区域I级、2区的要求经过认证, 直插式连接, 4个PDT, 续流二极管, 输 入电压: 24 V DCRIFLINE完整产品系列中的可插拔机电式和固态继电器以及底座均已根据UL 508进行了认证并获得许可。 可调用所需查看的各相应元件的相关许可证
产品优势:
产品详情
技术数据
输出数据
切换
触点类型 4个PDT
开关触点类型 单触点
触点材料 AgNi
最大切换电压 250 V AC/DC
最小切换电压 5 V (24 mA)
限制连续电流 6 A (参见曲线图)
最大启动电流 16 A (20 ms,常开触点)
最小切换电流 5 mA (24 V)
最大额定功率值(电阻负载) 144 W (24 V DC) 1500 VA (可用于250 V AC) 48 W (可用于220 V DC) 52 W (可用于110 V DC) 108 W (可用于60 V DC) 124 W (可用于48 V DC)
连接数据
剥线长度 8 mm
刚性导线横截面 0.14 mm² ... 1.5 mm²
柔性导线横截面 0.14 mm² ... 1.5 mm² 0.14 mm² ... 1 mm² (带塑料绝缘套管的套管,双位端子上有两条 导线) 0.14 mm² ... 1.5 mm² (带塑料套管的冷压头)
连接方式 直插式连接
电气特性
额定条件下的最大功耗 1.01 W
测试电压 (线圈/触点) 2.5 kVrms (50 Hz,1分钟,线圈/触点)
测试电压 (触点/触点) 2 kVrms (50 Hz,1分钟,触点/触点)
额定绝缘电压 250 V AC
额定过电压 2.5 kV
产品属性
产品类型 继电器模块
产品系列 RIFLINE complete
应用 等级I,第2部分 潜在爆炸区域
数据管理状态
产品审核修订 04
最近一次数据维护日期 22.08.2024
绝缘特性
过电压类别 III II (2区)
绝缘 基础隔离
安装
安装类型 DIN导轨安装
组装说明 无间距排列
安装位置 任意
螺纹类型 ()
材料规格
颜色 灰色 (RAL 7042)
阻燃等级,符合UL 94 V2 (外壳)
环境和真实条件
环境条件
环境温度(运行) -40 °C ... 60 °C
环境温度(存放/运输) -40 °C ... 85 °C
保护等级 (继电器底座) IP20 (继电器底座)
保护等级 (继电器) RT III (继电器)
标准和规范
标准/规程 IEC 60947-5-1 IEC 61508-1
说明
使用限制
EMC说明 EMC:A类产品,参见下载区内的制造商声明
可连接导向横截面 AWG 26 ... 16 (刚性)
开关容量 2 A (24 V、DC13时) 1 A (240 V、AC15时) 1.5 A (120 V、AC15时) 1.5 A (24 V、AC15时) 0.11 A (250 V、DC13时) 0.22 A (120 V、DC13时)
输入数据 线圈侧
额定输入电压 UN 24 V DC
输入电压范围 19.2 V DC ... 30 V DC (20 °C)
驱动和功能 单稳态
驱动(极性) 极化
典型响应时间 13 ms
典型释放时间 14 ms
保护电路 续流二极管
线圈电压 24 V DC
工作电压显示 黄色LED
以UN为参考的输入电压范围 参见曲线图
UN下的典型输入电流 42 mA
以UN为参考的输入电压范围 参见曲线图
UN下的典型输入电流 42 mA
机械寿命 约 2x 107次
IECEx
标识 Ex ec nC IIC T4 Gc
证书 IECEx IBE 17.0032X
UL,美国 / 加拿大
标识 Class I, Div. 2, Groups A, B, C, D T4 Class I, Zone 2, Group IIC
腐蚀性气体测试
标识 ISA-S71.04. G3 Harsh Group EN 60068-2-60
UKCA Ex (UKEX)
标识 。 II 3G Ex ec nC IIC T4 Gc
证书 PxcIF21UKEX2909741X
认证 ATEX
标识 。 II 3G Ex ec nC IIC T4 Gc
证书 IBExU17ATEXB014X
操作模式 100%工作因数
26 ... 16 (柔性)
尺寸 钻孔
直径 3.2 mm
宽度 31 mm
高度 96 mm
深度 75 mm
防爆区
标准/规程 EN/IEC 60079-0 EN/IEC 60079-15 EN/IEC 60079-7
