首页 > 菲尼克斯 > 继电器 > RIF继电器 > REL-IR2/L- 24AC/2X21 - 单个继电器
REL-IR2/L- 24AC/2X21 - 单个继电器
REL-IR2/L- 24AC/2X21 - 单个继电器
REL-IR2/L- 24AC/2X21 - 单个继电器
REL-IR2/L- 24AC/2X21 - 单个继电器
菲尼克斯
REL-IR2/L- 24AC/2X21 - 单个继电器
2903666
插拔式工业继电器,带电源触点,2个PDT,测试键,状态LED,机械开关位置显示,输入电压 :24 V AC
产品优势:
产品详情
技术数据
连接数据
连接方式 直插式连接
电气特性
额定条件下的最大功耗 1.58 W
测试电压 (线圈/触点) 2.5 kVrms (50 Hz,1分钟,线圈/触点)
测试电压 (触点/触点) 2.5 kVrms (50 Hz,1分钟,触点/触点)
额定绝缘电压 250 V AC
额定过电压 4 kV
使用寿命,电气方面 参见曲线图
测试电压 (转换触点/转换触点) 2.5 kVrms (50 Hz,1分钟,转换触点/转换触点)
产品属性
产品类型 单个继电器
操作模式 100%工作因数
机械寿命 约 2x 107次
数据管理状态
产品审核修订 02
最近一次数据维护日期 02.05.2024
绝缘特性
污染等级 3 (额定电压230 V) 2 (额定电压400 V)
过电压类别 III
绝缘 基础隔离
尺寸
宽度 21.2 mm
高度 27.5 mm
深度 35.6 mm
安装
安装位置 任意
螺纹类型 ()
标准和规范
标准/规程 IEC 60664 IEC 61810
环境和真实条件 环境条件
环境温度(运行) -40 °C ... 55 °C
环境温度(存放/运输) -40 °C ... 85 °C
保护等级 RT I
认证 腐蚀性气体测试
标识 ISA-S71.04. G3 Harsh Group EN 60068-2-60
输入数据 线圈侧
额定输入电压 UN 24 V AC
输入电压范围 18.7 V AC ... 33.1 V AC
驱动和功能 单稳态
驱动(极性) 无极性
典型响应时间 5 ms ... 15 ms (取决于相位)
状态显示 LED (黄色)
以UN为参考的输入电压范围 参见曲线图
干线频率 50/60 Hz
UN下的典型输入电流 66 mA
典型释放时间范围 5 ms ... 20 ms (取决于相位)
以UN为参考的输入电压范围 参见曲线图
UN下的典型输入电流 66 mA
以UN为参考的输入电压范围 参见曲线图
UN下的典型输入电流 66 mA
输出数据 切换

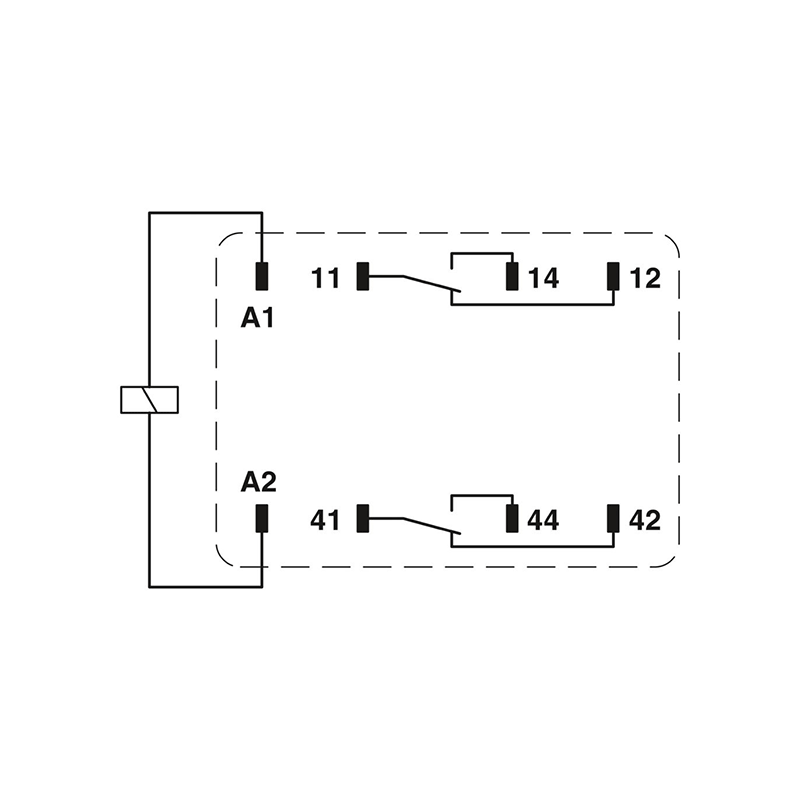

触点类型 2个转换触点
开关触点类型 单触点
触点材料 AgNi
最大切换电压 250 V AC/DC
最小切换电压 5 V (当24 mA时)
限制连续电流 12 A
最大启动电流 30 A (20 ms,常开触点)
最小切换电流 5 mA (24 V)
最大额定功率值(电阻负载) 288 W (24 V DC) 3000 VA (可用于250 V AC) 48 W (可用于220 V DC) 52 W (可用于110 V DC) 108 W (可用于60 V DC) 124 W (可用于48 V DC)
最低通断容量 0.12 W
符合UL 508的电机负载 1/2 HP, 240 V AC
