REL-IR4/LDP- 24DC/4X21AU - 单个继电器
REL-IR4/LDP- 24DC/4X21AU - 单个继电器
REL-IR4/LDP- 24DC/4X21AU - 单个继电器
REL-IR4/LDP- 24DC/4X21AU - 单个继电器
菲尼克斯
REL-IR4/LDP- 24DC/4X21AU - 单个继电器
2903670

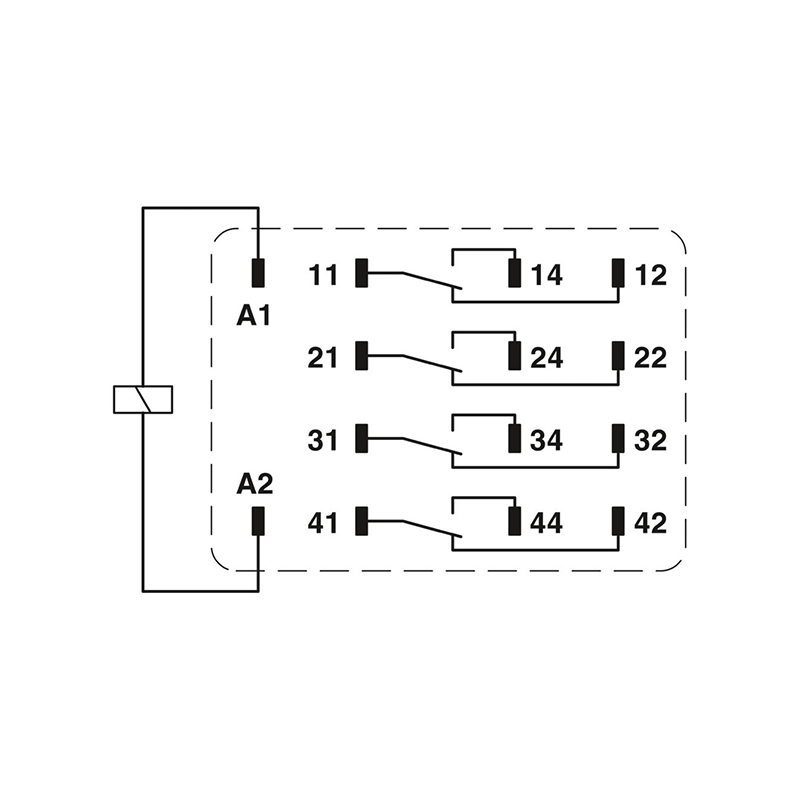

插拔式工业继电器,带电源触点和额外的硬镀金,4个PDT,测试键,状态LED,续流二极管,机 械开关位置显示,极性:A1+,A2- ,线圈电压:24 V DC
产品优势:
产品详情
技术数据
输入数据
线圈侧
额定输入电压 UN 24 V DC
输入电压范围 18.7 V DC ... 46.8 V DC (20 °C)
驱动和功能 单稳态
驱动(极性) 极化
典型响应时间 13 ms
保护电路 续流二极管
典型释放时间 14 ms
UN下的典型输入电流 42 mA
状态显示 LED (黄色)
UN下的典型输入电流 42 mA
连接数据
连接方式 直插式连接
电气特性
额定条件下的最大功耗 1.01 W
测试电压 (线圈/触点) 2.5 kVrms (50 Hz,1分钟,线圈/触点)
额定绝缘电压 250 V AC
额定过电压 2.5 kV
使用寿命,电气方面 参见曲线图
测试电压 (转换触点/转换触点) 2 kVrms (50 Hz,1分钟,转换触点/转换触点)
产品属性
产品类型 单个继电器
操作模式 100%工作因数
机械寿命 约 2x 107次
数据管理状态
产品审核修订 02
最近一次数据维护日期 02.05.2024
绝缘特性
污染等级 2
过电压类别 II
绝缘 基础隔离
尺寸
宽度 21.2 mm
高度 27.5 mm
深度 35.6 mm
安装
安装位置 任意
螺纹类型 ()
环境和真实条件
环境条件
保护等级 RT I
环境温度(运行) -40 °C ... 70 °C
环境温度(存放/运输) -40 °C ... 85 °C
标准和规范
标准/规程 IEC 60664 IEC 61810
认证
腐蚀性气体测试
标识 ISA-S71.04. G3 Harsh Group EN 60068-2-60
开关容量 2 A (24 V、DC13时) 1 A (240 V、AC15时) 1.5 A (120 V、AC15时) 1.5 A (24 V、AC15时) 0.11 A (250 V、DC13时) 0.22 A (120 V、DC13时)
输出数据 切换
触点类型 4个PDT
开关触点类型 单触点
触点材料 AgNi,镀硬质金
最大切换电压 30 V AC 36 V DC
注意事项 当超过给出的极限值时,镀金层会被破坏。如继续使用,则适用 大功率继电器的最高值。比起单纯按照功率触点使用,其寿命会 有所减少。
最低通断容量 48 mW
符合UL 508的电机负载 1/3 HP,240 V AC
最小切换电压 2 V (当24 mA时)
限制连续电流 50 mA
最大启动电流 50 mA
最小切换电流 2 mA (24 V DC)
最大额定功率值(电阻负载) 1.2 W (24 V DC)
切换: 镀金层被破坏时
注意事项 如镀金层被损坏,则可适用以下数值
最大切换电压 250 V AC/DC
最小切换电压 5 V (当24 mA时)
限制连续电流 6 A
最小切换电流 5 mA (24 V)
最大额定功率值(电阻负载) 144 W (24 V DC) 124 W (可用于48 V DC) 108 W (可用于60 V DC) 52 W (可用于110 V DC) 48 W (可用于220 V DC) 1500 VA (可用于250 V AC)
触点材料 AgNi
最大启动电流 16 A (20 ms,常开触点)
