首页 > 菲尼克斯 > 继电器 > RIF继电器 > RIF-1-RPT-LDP-24DC/1X21MS - 继电器模块
RIF-1-RPT-LDP-24DC/1X21MS - 继电器模块
RIF-1-RPT-LDP-24DC/1X21MS - 继电器模块
RIF-1-RPT-LDP-24DC/1X21MS - 继电器模块
RIF-1-RPT-LDP-24DC/1X21MS - 继电器模块
菲尼克斯
RIF-1-RPT-LDP-24DC/1X21MS - 继电器模块
2905289

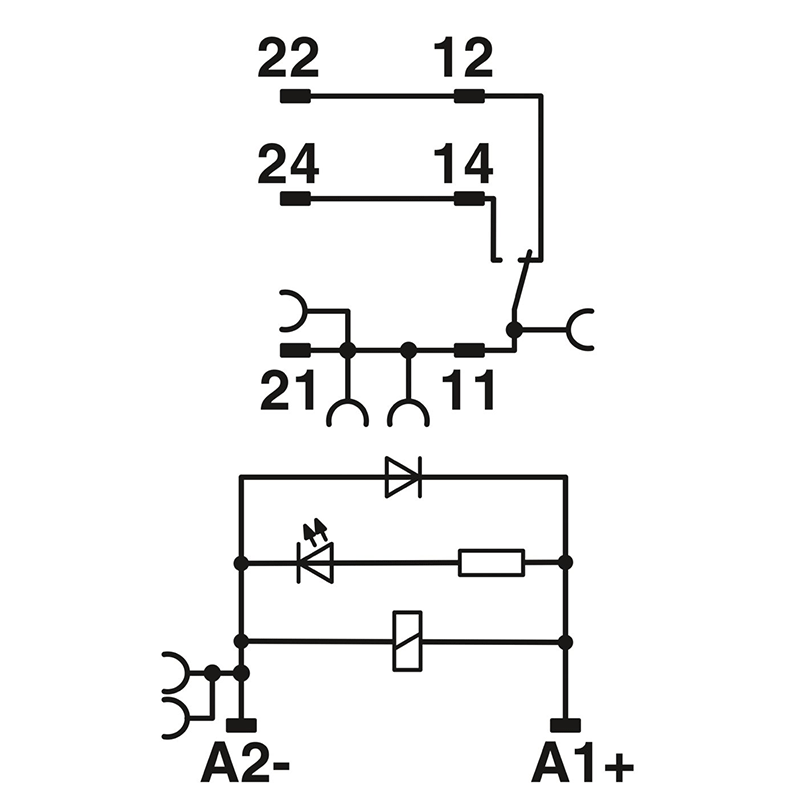

采用直插式连接的预制继电器模块,包括:继电器底座、继电器固定支架,以及带测试按钮、内 置状态LED和续流二极管的功率触点继电器。触点切换类型:1个转换触点。输入电压:24 V DCRIFLINE完整产品系列中的可插拔机电式和固态继电器以及底座均已根据UL 508进行了认证并获得许可。 可调用所需查看的各相应元件的相关许可证
产品优势:
产品详情
技术数据
输入数据
线圈侧
额定输入电压 UN 24 V DC
输入电压范围 19.2 V DC ... 30 V DC (20 °C)
以UN为参考的输入电压范围 参见曲线图
驱动和功能 单稳态
驱动(极性) 极化
UN下的典型输入电流 18 mA
典型响应时间 9 ms
线圈电压 24 V DC
保护电路 续流二极管
工作电压显示 黄色LED
典型释放时间 10 ms
输出数据
切换
触点类型 1 个转换触点
开关触点类型 单触点
触点材料 AgNi
最大切换电压 250 V AC/DC
最小切换电压 12 V (10 mA)
限制连续电流 11 A (参见曲线图)
最大启动电流 24 A (20 ms,常开触点)
最小切换电流 10 mA (12 V)
最大额定功率值(电阻负载) 264 W (24 V DC) 2500 VA (250 V AC) 66 W (220 V DC) 52 W (110 V DC) 48 W (60 V DC) 62 W (48 V DC)
连接数据
剥线长度 8 mm
刚性导线横截面 0.14 mm² ... 1.5 mm²
柔性导线横截面 0.14 mm² ... 1.5 mm² 0.14 mm² ... 1 mm² (带塑料绝缘套管的套管,双位端子上有两条 导线) 0.14 mm² ... 1.5 mm² (带塑料套管的冷压头)
连接方式 直插式连接
电气特性
额定条件下的最大功耗 0.43 W
测试电压 (线圈/触点) 4 kVrms (50 Hz,1分钟,线圈/触点)
额定绝缘电压 250 V AC
额定过电压 6 kV (输入/输出) 4 kV (转换触点之间)
使用寿命,电气方面 参见曲线图
产品属性
产品类型 继电器模块
产品系列 RIFLINE complete
应用 通用 手持交换机
数据管理状态
产品审核修订 06
最近一次数据维护日期 12.08.2024
绝缘特性
绝缘 输入和输出之间的安全隔离 转换触点之间的基础隔离
尺寸
钻孔
直径 3.2 mm
宽度 16 mm
高度 96 mm
深度 75 mm
安装
安装类型 DIN导轨安装
组装说明 无间距排列
安装位置 任意
螺纹类型 ()
材料规格
颜色 灰色 (RAL 7042)
阻燃等级,符合UL 94 V2 (外壳)
标准和规范
标准/规程 IEC 60947-5-1
环境和真实条件 环境条件
环境温度(运行) -40 °C ... 60 °C
环境温度(存放/运输) -40 °C ... 85 °C
保护等级 (继电器) RT II (继电器)
保护等级 (继电器底座) IP20 (继电器底座)
可连接导向横截面 AWG 26 ... 16 (刚性) 26 ... 16 (柔性)
过电压类别
污染等级 2
使用类别 CB Scheme (IEC 60947-5-1) AC15, 3 A/250 V (N/O触点) DC13, 2 A/24 V (N/O触点)
认证 腐蚀性气体测试
标识 ISA-S71.04. G3 Harsh Group EN 60068-2-60
最低通断容量 120 mW
机械寿命 大约5 x 106次
操作模式 100%工作因数
