| 触点类型 | 1 个转换触点 |
| 开关触点类型 | 单触点 |
| 触点材料 | AgNi |
| 最大切换电压 | 250 V AC/DC |
| 最小切换电压 | 12 V (10 mA) |

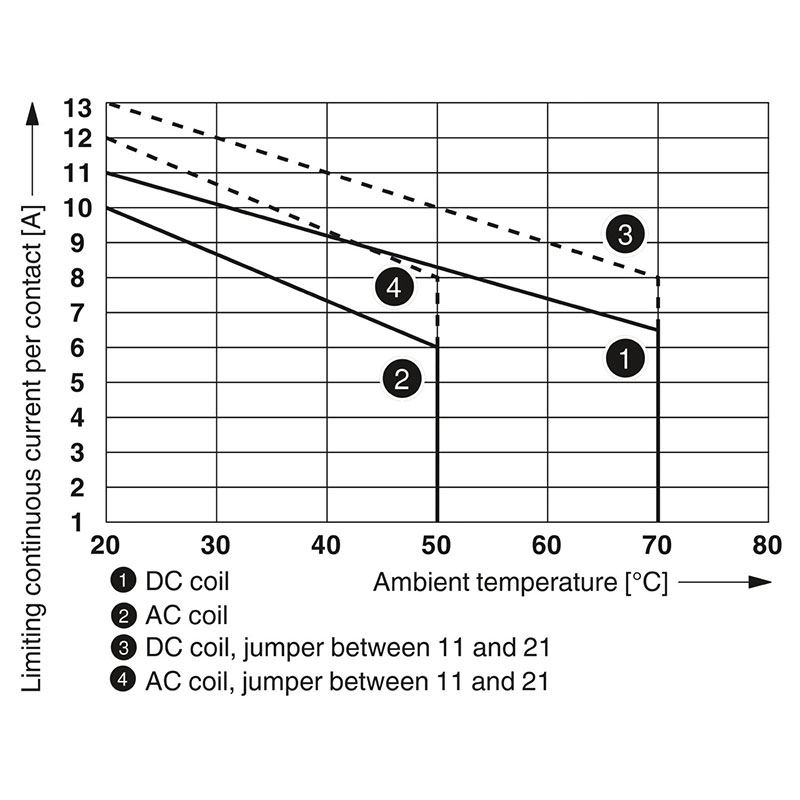

| 限制连续电流 | 11 A (参见曲线图) |
| 最大启动电流 | 50 A (20 ms，常开触点) |
| 最小切换电流 | 10 mA (12 V) |

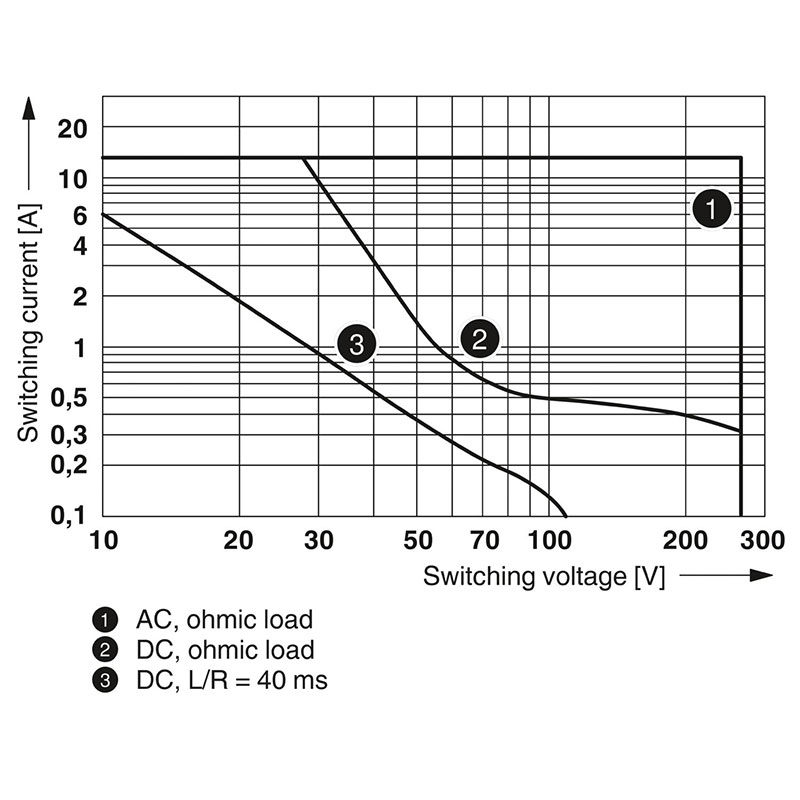

| 最大额定功率值（电阻负载） | 264 W (24 V DC) 2750 VA (250 V AC) 80 W (220 V DC) 50 W (110 V DC) 48 W (60 V DC) 58 W (48 V DC) |
| 剥线长度 | 8 mm |
| 刚性导线横截面 | 0.14 mm² ... 1.5 mm² |
| 柔性导线横截面 | 0.14 mm² ... 1.5 mm² 0.14 mm² ... 1 mm² (带塑料绝缘套管的套管，双位端子上有两条 导线) 0.14 mm² ... 1.5 mm² (带塑料套管的冷压头) |
| 连接方式 | 直插式连接 |
| 额定条件下的最大功耗 | 0.43 W |
| 测试电压 (线圈/触点) | 4 kVrms (50 Hz，1分钟，线圈/触点) |
| 额定绝缘电压 | 250 V AC |
| 额定过电压 | 6 kV (输入/输出) |

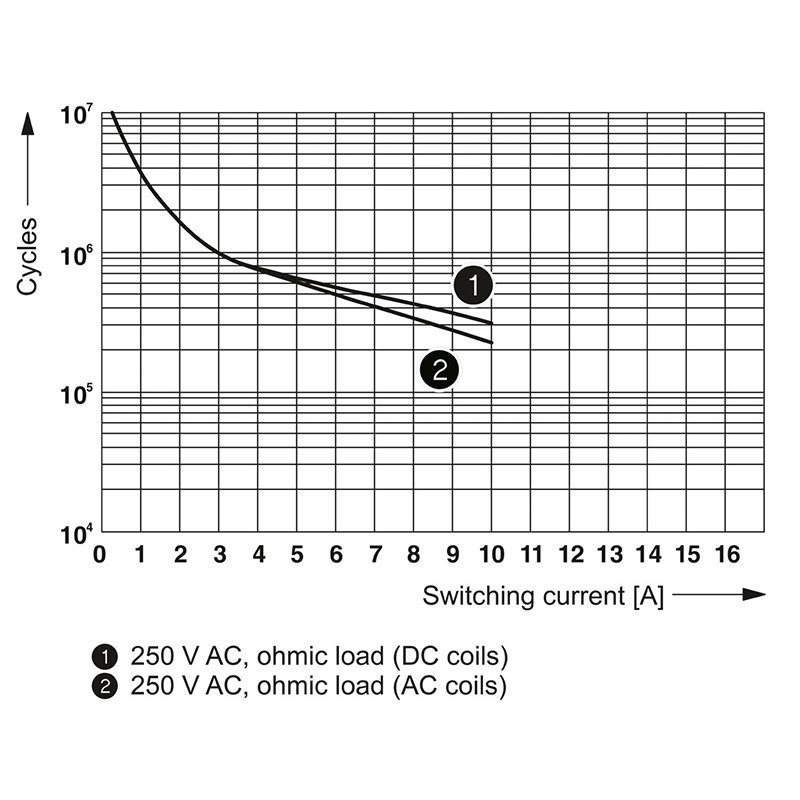

| 使用寿命，电气方面 | 参见曲线图 |
| 产品类型 | 继电器模块 |
| 产品系列 | RIFLINE complete |
| 应用 | 通用 |
| 操作模式 | 100%工作因数 |
| 机械寿命 | 约 3x107开关次数 |
| 产品审核修订 | 07 |
| 最近一次数据维护日期 | 10.06.2024 |
| 绝缘 | 输入和输出之间的安全隔离 |
| 直径 | 3.2 mm |
| 宽度 | 16 mm |
| 高度 | 96 mm |
| 深度 | 75 mm |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 无间距排列 |
| 安装位置 | 任意 |
| 颜色 | 灰色 (RAL 7042) |
| 阻燃等级，符合UL 94 | V2 (外壳) |
| 环境温度（运行） | -40 °C ... 70 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 保护等级 (继电器底座) | IP20 (继电器底座) |
| 保护等级 (继电器) | RT III (继电器) |
| 标准/规程 | IEC 60947-5-1 |
| 操作注意事项 | 用于输入侧（ A2）的FBS 2-6...插入式桥接件和用于输出侧 （11/21）的FBS-2-8...插入式桥接件 |
| 可连接导向横截面 AWG | 26 ... 16 (刚性) 26 ... 16 (柔性) |
| 使用类别 CB Scheme (IEC 60947-5-1) | AC15， 1.5 A/240 V (N/O触点) DC13，0.2 A/250 V (N/O触点) DC13，2 A/24 V (常闭触点) AC15， 3 A/250 V (常闭触点) |
| 标识 | ISA-S71.04. G3 Harsh Group EN 60068-2-60 |
| 过电压类别 | III |
| 污染等级 | 2 |
| 额定输入电压 UN | 24 V DC |
| 输入电压范围 | 19.2 V DC ... 33.6 V DC (20 °C) |

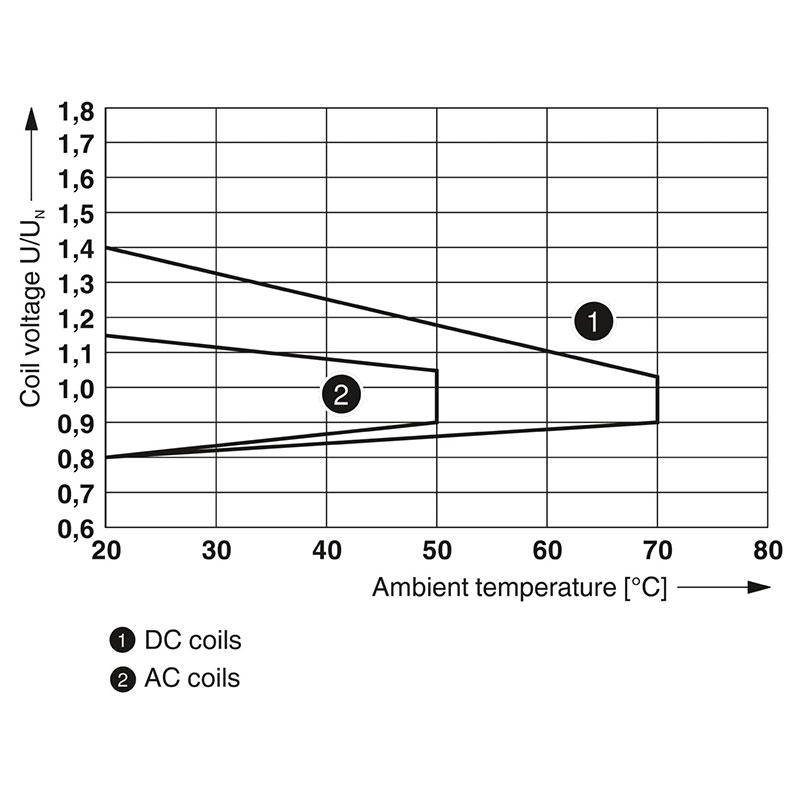

| 以UN为参考的输入电压范围 | 参见曲线图 |
| 驱动和功能 | 单稳态 |
| 驱动（极性） | 极化 |
| UN下的典型输入电流 | 18 mA |
| 典型响应时间 | 8 ms |
| 典型释放时间 | 10 ms |
| 线圈电压 | 24 V DC |
| 保护电路 | 续流二极管 |
| 工作电压显示 | 黄色LED |
| 以UN为参考的输入电压范围 | 参见曲线图 |
| UN下的典型输入电流 | 18 mA |
| 以UN为参考的输入电压范围 | 参见曲线图 |
| UN下的典型输入电流 | 18 mA |
| 套件包括 | RIF-1-BPT/2X21 - 继电器底座 |
