额定输入电压 UN | 24 V AC/DC |
输入电压范围 | 21.6 V AC/DC ... 26.4 V AC/DC (20 °C) |
驱动和功能 | 单稳态 |
驱动(极性) | 极化 |
典型响应时间 | 7 ms |

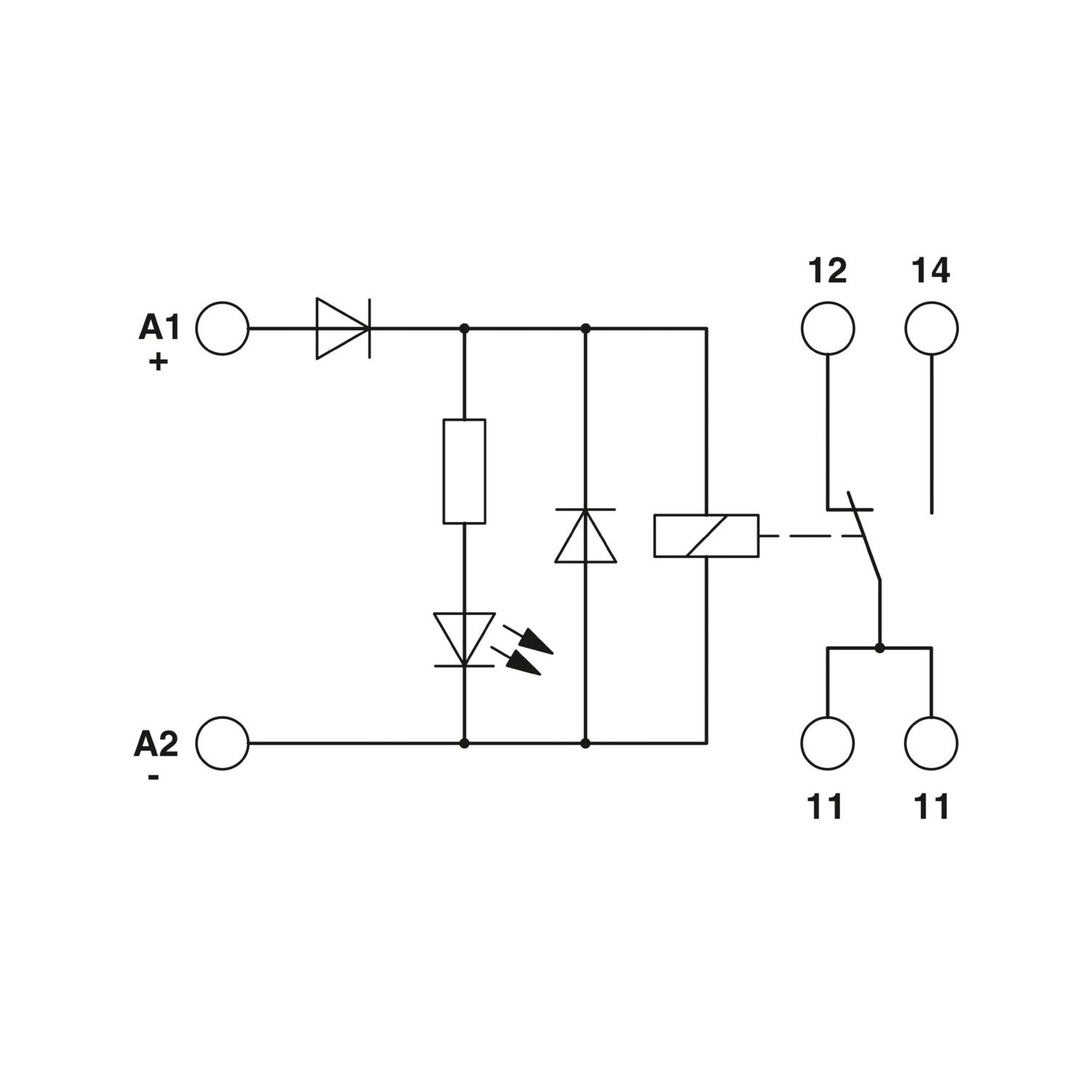

保护电路 | 桥式整流器; 桥式整流器 |
工作电压显示 | 黄色LED |
典型释放时间 | 11 ms |
UN下的典型输入电流 | 21 mA |
UN下的典型输入电流 | 21 mA |
UN下的典型输入电流 | 21 mA |
触点类型 | 1 个转换触点 |
开关触点类型 | 单触点 |
触点材料 | AgNi |
最大切换电压 | 250 V AC/DC |
限制连续电流 | 6 A |
最大启动电流 | 8 A |
最大额定功率值(电阻负载) | 140 W (24 V DC) 1500 VA (可用于250 V AC) 55 W (可用于220 V DC) 35 W (可用于110 V DC) 45 W (可用于60 V DC) 53 W (可用于48 V DC) |
连接方式 | 螺钉连接 |
剥线长度 | 8 mm |
螺纹 | M3 |
刚性导线横截面 | 0.2 mm² ... 4 mm² |
柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
可连接导向横截面 AWG | 24 ... 12 |
额定条件下的最大功耗 | 0.5 W |
测试电压 (线圈/触点) | 4 kV AC (50 Hz,1分钟,线圈/触点) |
产品类型 | 继电器模块 |
产品系列 | EMG |
应用 | 通用 |
操作模式 | 100%工作因数 |
机械寿命 | 约 2x 107次 |
产品审核修订 | 09 |
最近一次数据维护日期 | 02.05.2024 |
污染等级 | 2 |
过电压类别 | III |
绝缘 | 基础隔离 |
宽度 | 10.6 mm |
高度 | 75 mm |
深度 | 62.5 mm |
安装类型 | DIN导轨安装 |
组装说明 | 无间距排列 |
安装位置 | 任意 |
颜色 | 绿色 (RAL 6021) |
环境温度(运行) | -20 °C ... 40 °C |
环境温度(存放/运输) | -20 °C ... 70 °C |
标准/规程 | IEC 60664 EN 50178 |
EMC说明 | EMC:A类产品,参见下载区内的制造商声明 |
连接方式 | 螺钉连接 |
剥线长度 | 8 mm |
螺纹 | M3 |
刚性导线横截面 | 0.2 mm² ... 4 mm² |
柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
可连接导向横截面 AWG | 24 ... 12 |
