DEK-OE- 5DC/ 24DC/100KHZ-G - 固态继电器端子
DEK-OE- 5DC/ 24DC/100KHZ-G - 固态继电器端子
DEK-OE- 5DC/ 24DC/100KHZ-G - 固态继电器端子
DEK-OE- 5DC/ 24DC/100KHZ-G - 固态继电器端子
菲尼克斯
DEK-OE- 5DC/ 24DC/100KHZ-G - 固态继电器端子
2964555

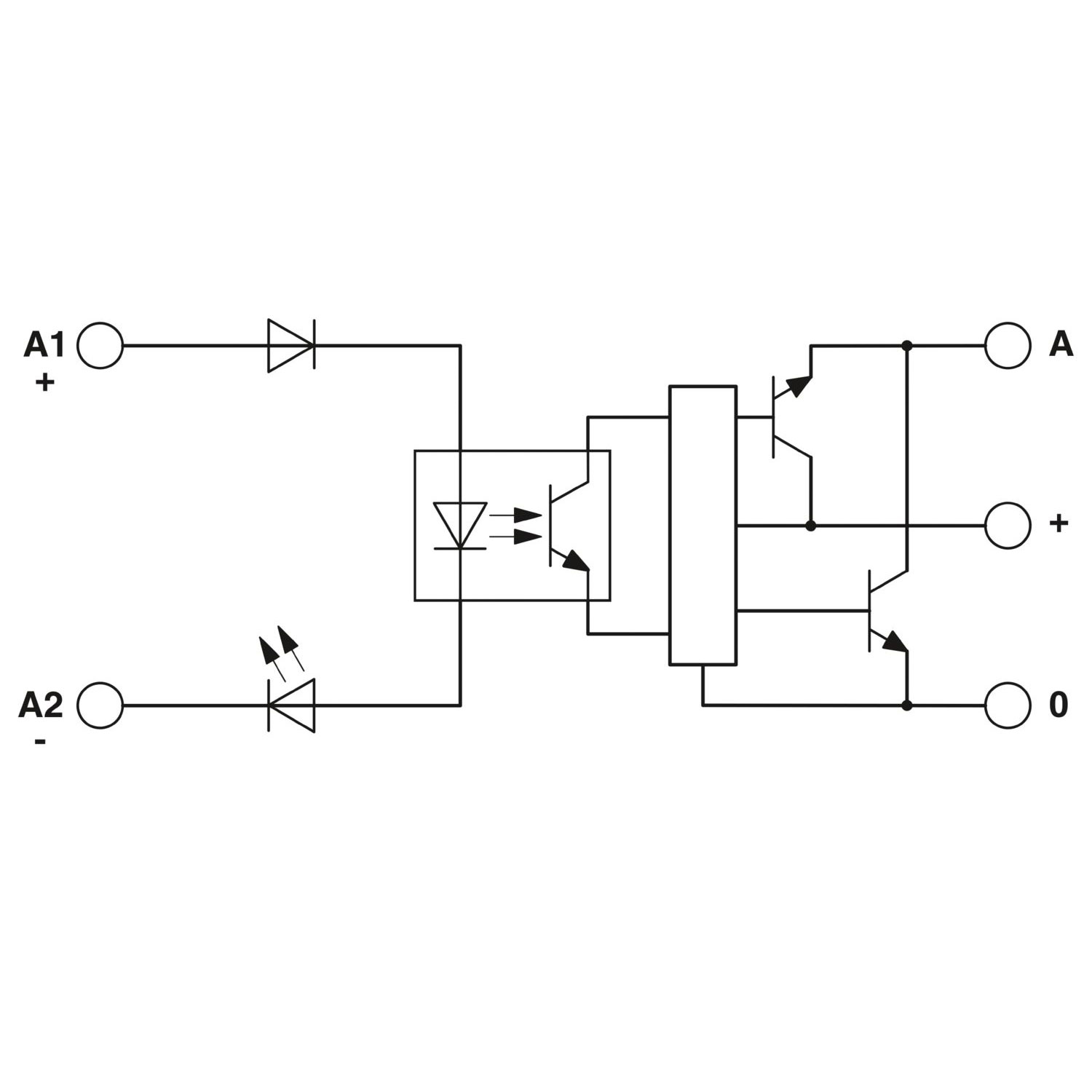

输入固态继电器,带直流电压输出推挽件,传输频率:100 kHz,在输入及输出电路中带LED和保 护电路,输入:5 V DC,输出:14 - 30 V DC/50 mA
产品优势: • 干扰抑制模块输入侧带有一个电容• 包括PLC计数板的信号输入• 输出侧有推挽电路• 最大极限频率为100 kHz
产品详情
技术数据
输入数据
输入电压范围 2.5 V DC ... 6 V DC
保护电路 极性保护; 极性保护二极管
额定输入电压 UN 5 V DC
相对于UN的输入电压范围 0.5 ... 1.2
开关阈值“0”信号,参考UN ≤ 0.3
开关阈值“1”信号,参考UN ≥ 0.5
UN下的典型输入电流 8 mA
典型响应时间 1 µs
典型关闭时间 2 µs
工作电压显示 黄色LED
相对于UN的输入电压范围 0.5 ... 1.2
UN下的典型输入电流 8 mA
相对于UN的输入电压范围 0.5 ... 1.2
UN下的典型输入电流 8 mA
输出数据
触点类型 1个N/O 触点
数字量输出设计 电子
输出电压范围 14 V DC ... 30 V DC
限制连续电流 50 mA
静态电流 15 mA
最大限制连续电流下的电压降 ≤ 2.2 V DC
输出电路 3线连接,推挽式,参考地
保护电路 浪涌保护; 抑制二极管
连接数据
剥线长度 8 mm
螺纹 M3
紧固扭矩 0.5 Nm
刚性导线横截面 0.2 mm² ... 2.5 mm²
柔性导线横截面 0.2 mm² ... 2.5 mm²
连接方式 螺钉连接
可连接导向横截面 AWG 24 ... 14
电气特性
测试电压 (输入/输出) 2.5 kV AC (输入/输出)
产品属性
产品类型 固态继电器模块
产品系列 DEK
应用 100 kHz 输入光耦
操作模式 100%工作因数
数据管理状态
产品审核修订 13
最近一次数据维护日期 16.05.2024
绝缘特性
污染等级 2
过电压类别 II
绝缘 基础隔离
尺寸
宽度 6.2 mm
高度 80 mm
深度 56 mm
安装
安装类型 DIN导轨安装
组装说明 无间距排列
安装位置 任意
材料规格
颜色 绿色 (RAL 6021)
环境和真实条件
环境条件
环境温度(运行) -20 °C ... 60 °C
环境温度(存放/运输) -20 °C ... 70 °C
标准和规范
标准/规程 IEC 60947-5-1
说明
应用说明
浪涌保护
发送频率 100 kHz
